Texas Instruments TPS2640EVM eFuse評価モジュール（EVM）
Texas Instruments TPS2640EVM eFuse評価モジュール（EVM）によって、TPS2640xのリファレンス回路を評価できるようになります。Texas Instruments TPS2640は、コンパクトな4.2V～42V、2.23A工業eFuseで、バック-to-バックFET、プログラマブル低電圧、過電圧、逆極性機能が集積されています。過電流、突入電流保護、出力電流の監視機能もあります。
特徴
- 4.2V～42V入力動作電圧範囲
- 0.2A～2.23Aジャンパープログラマブル電流制限
- –42Vまでの逆極性保護
- プログラマブル入力UVLO
- 選択可能な過負荷故障応答（オートリトライ、ラッチ、回路ブレーカ）
- プログラマブル入力過電圧保護（OVP）カットオフ
- プログラマブルVOUTスルーレート制御
- 1.5V/Aでの負荷電流モニター出力
- 入力TVSおよび出力ショットキー・ダイオードのようなオプションのオンボード過渡保護デバイス
- オンボードリセットスイッチおよび障害インジケータ
必要な機器
- 電源装置
- 調整式（0V～42V出力）1個、0A～3A出力電流制限
- メーター
- 最小1つのDMMが必要で、同時計測が必要な場合はさらにが必要になる場合あり
- オシロスコープ
- DPO2024または3つの10x電圧プローブと1つのDC電流プローブた搭載されている同等品
- 負荷
- 24Vで最大3A DC負荷に耐えることができる抵抗負荷1つ
アプリケーション
- 工場オートメーションでのHMI電力保護
- 火災安全システム
- 電子サーモスタットとビデオインターフォン
- 工業用PC

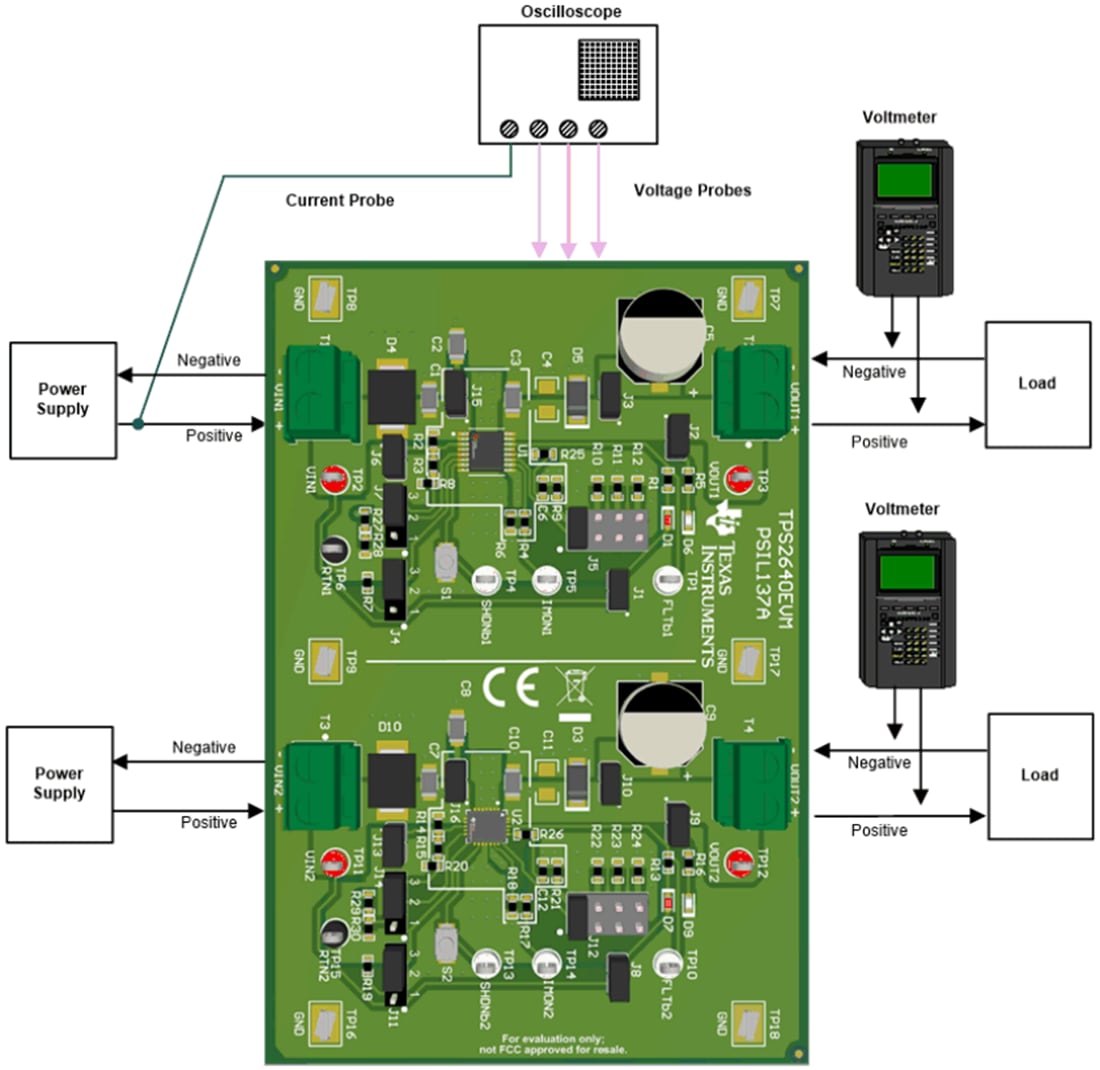

テストセットアップ
公開: 2021-01-15
| 更新済み: 2022-03-11
