Texas Instruments TPS541620xEVM評価モジュール
Texas Instruments TPS541620xEVM評価モジュールは、TPS541620の動作の評価に使用するように構成されています。TPS541620は、内部補償されたデュアル降圧コンバータで、単一レールとして構成できたり単一のさらなる大電流レールを駆動するために組み合わせることができる出力が2つある3mm x 5mmパッケージに収められています。TIのTPS541620DEVM-050評価モジュールは6Aを提供し、TPS541620SEVM-050は12Aを提供します。
特徴
- 入力電圧：3.7V〜16V（標準12V）
- 固定周波数ACM制御
- 500kHz～2000kHzスイッチング周波数（デフォルト設定1000kHz）
- TPS541620DEVM-050: デュアル出力: 6Aで1V、6Aで3.3V
- TPS541620SEVM-050: 二相インターリーブ: 12Aで1V
アプリケーション
- 有線および無線インフラ機器
- Ethernetスイッチ
- ルーターネットワーク
- ASIC、SoC、FPGA、DSP I/O電圧レール
- 工業試験と計測機器

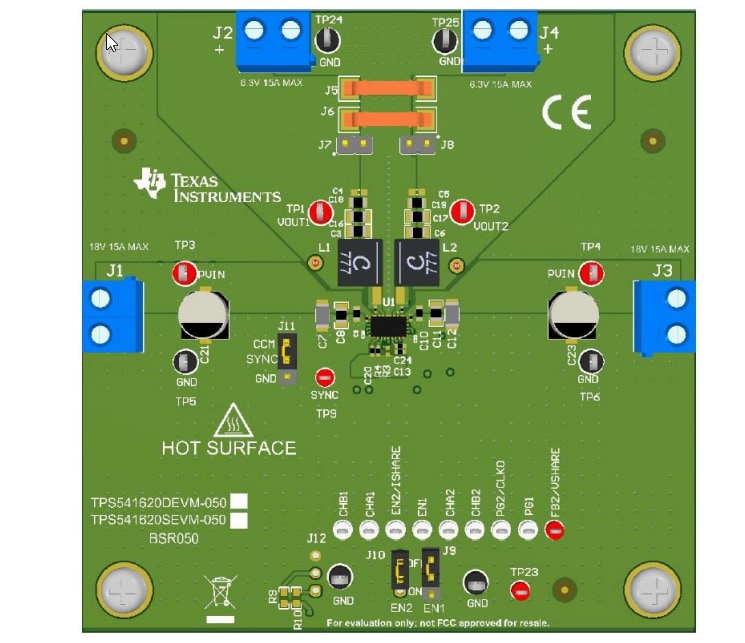

PCBレイアウト
関連製品
Texas Instruments TPS541620同期SWIFT降圧コンバータ
高レベルに集積された非絶縁型デュアルDC/DCコンバータで、高周波数での動作が可能です。
