Texas Instruments TPS54538EVM 評価モジュール
Texas Instruments TPS54538EVM評価モジュールは、TPS54538コンバータの評価を目的とする、包括的な組み立てとテスト実施済みの回路です。TPS54538EVMモジュールは、3.8V～28Vの入力電圧範囲で動作する構成を採用しており、5.0Vのレギュレーション済み出力で最大5Aの負荷電流を供給します。動作モード、ソフトスタート時間、スイッチング周波数など、TI TPS54538EVMの設定は、ジャンパを使用して簡単に調整または設定できます。
特徴
- 入力電圧範囲3.8V～28V
- 出力電圧範囲0.6V～22V
- 5Aの連続出力電流をサポート
- Eco-mode™またはFCCM™（強制連続導通モード）動作を選択可能
- 調整可能なスイッチング周波数
- 使いやすく小さいソリューションサイズ
アプリケーション
- 医療/ヘルスケア、ビル・オートメーション、試験/測定機器
- 複合機（マルチファンクション・プリンタ）、企業向けプロジェクタ
- 携帯電子機器、ネットワーク接続の周辺機器
- 有線ネットワーク、ワイヤレス・インフラ
キット内容
- TPS54538EVM評価ボード
- EVMに関する事項を読む
- EVMのプロトタイプ製作に関する免責事項をお読みください
関連のあるコンバータ
Texas Instruments TPS54x38同期降圧コンバータ
高効率、高電圧入力、使い勝手の良いコンバータが特徴で、設計の柔軟性が備わっています。

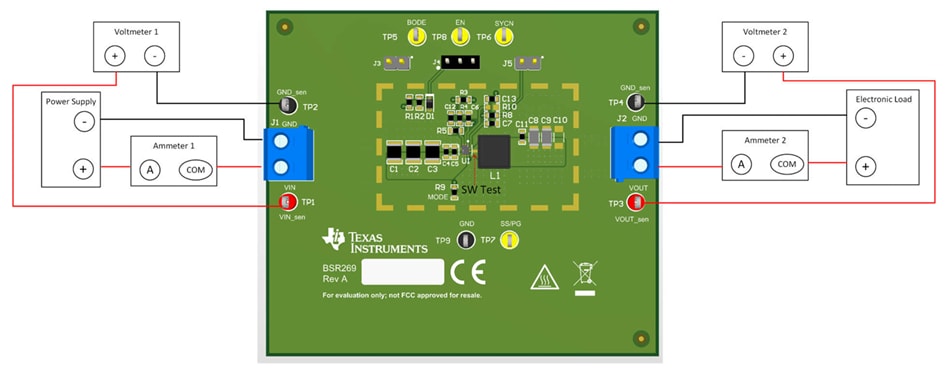

テストセットアップ
変換効率
レイアウト
公開: 2025-02-21
| 更新済み: 2025-03-03
