Texas Instruments TPS552872EVM 評価モジュール
Texas Instruments TPS552872EVM評価モジュールは、4個のMOSFETスイッチを内蔵しており、多様なアプリケーション向けのコンパクトなデバイス製作に役立ちます。TPS552872EVMは、高性能および高効率な同期整流昇降圧コンバータであるTPS552872に基づいています。TI TPS552872は、バッテリ電圧やアダプタ電圧を複数の電源レールに変換する目的で最適化済みです。
特徴
- 入力と出力電圧範囲が広い
- 豊富な保護機能
- 小さなソリューションサイズ
- ループ補償の最適化が柔軟に可能
- 軽負荷でのPFMおよびFPWMモードをプログラミング可
- 調整可能な出力電流制限
- プログラマブル拡散スペクトラム（オプション）
- ケーブルでの電圧ドループのために調整できる出力電圧補償
アプリケーション
- ドッキングステーション
- モニター
- パワーバンク
- 産業用PC
- トラクション インバータ: IGBT、MOSFET、および SICゲートドライバ
仕様
- 入力電圧範囲 3V～36V
- 出力電圧 22V
- インダクタ電流制限 4A (平均値)
- 200kHz～2.2MHzの調節可能なスイッチング周波数

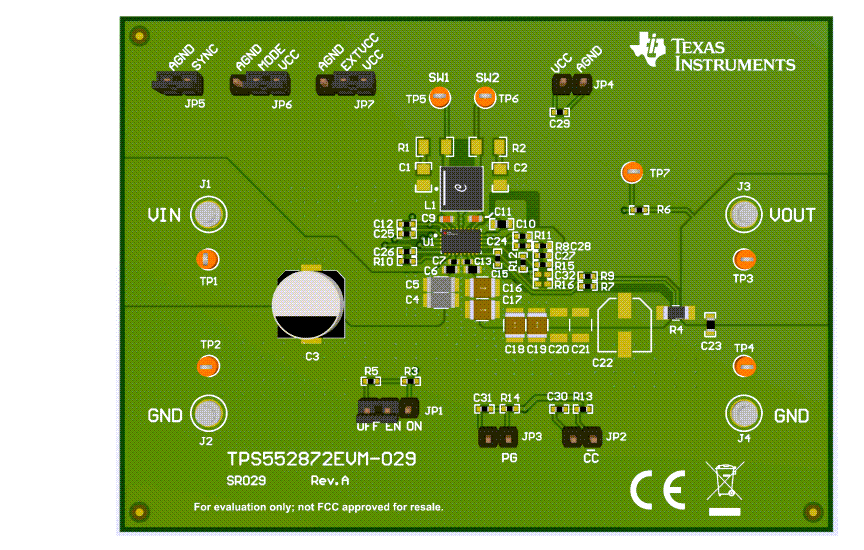

レイアウト
関連製品
Texas Instruments TPS552872/TPS552872-Q1バックブーストコンバータ
このデバイスは、バッテリまたはアダプタの電圧を電源レールに変換するように最適化されています。
