Texas Instruments TPS61291 低Iqブーストコンバータ

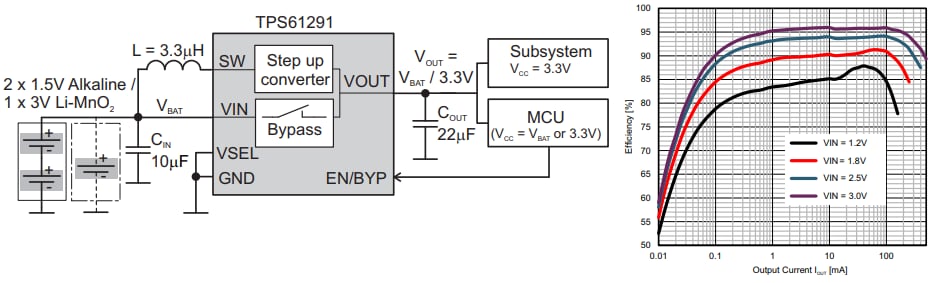

テキサス・インスツルメンツの低Iq昇圧コンバータTPS61291は、ピンで選択可能な出力電圧と統合バイパスモードを備えた昇圧コンバータです。バイパス運転では、このデバイスが入力からシステムへの直接経路となり、シングル3V Li-MnO₂電池またはデュアルセル・アルカリ電池から直接、MSP430などの低消費電力マイクロコントローラ（MCU）を動作させることができます。バイパスモードでは、このブーストモード運転の統合フィードバック分周器ネットワークで出力が切断されて、零入力電流の消費がわずか15nA（標準）まで減少します。ブーストモードでは、このデバイスは1.8V V_INから3.3V V_OUTで200mAの最低出力電流を供給します。 ブーストモードは調整済み供給電圧を必要とするシステム部品で使用され、入力源から直接運転させることはできません。この昇圧コンバータは、最大効率を得るために同期整流を使用する電流モード・コントローラを搭載し、一般的には出力で5.7µAを消費します。昇圧コンバータの起動中にVSELピンが読み出され、統合フィードバック・ネットワークが出力電圧を2.5V、3V、3.3Vのいずれかに設定します。
