Texas Instruments TPS65219EVM PMIC評価モジュール (EVM)

Texas Instruments TPS65219EVM PMIC評価モジュール (EVM) は、TPS65219電源管理IC (PMIC) の性能と機能の評価に使用する組立完成プラットフォームです。Texas Instruments TPS65219EVM評価モジュールには、オンボードUSB-to-I2Cアダプタ、すべてのDCレギュレータの入出力用の電源端子とジャンパ、共通測定用の試験点が搭載されています。

特徴

  • TPS65219の機能と性能の評価
  • PMICと通信するオンボードMSP430 MCU
  • プログラマブル出力電圧
  • プログラマブル電源投入・電源遮断シーケンス

必要な機器

  • 評価モジュール
    • TPS65219評価ボード
  • 電源
    • 評価モジュールへの給電には5V DC電源が必要
    • 評価モジュールをロードする場合は10A制限以上を推奨
  • ホストコンピュータ
    • 評価モジュール・ソフトウェアを使用するには、利用可能なUSBポートを搭載したPCが必要
    • 評価モジュール用のソフトウェアはPC上で実行し、USB-A to micro-Bケーブルを介して評価モジュールと通信を行う

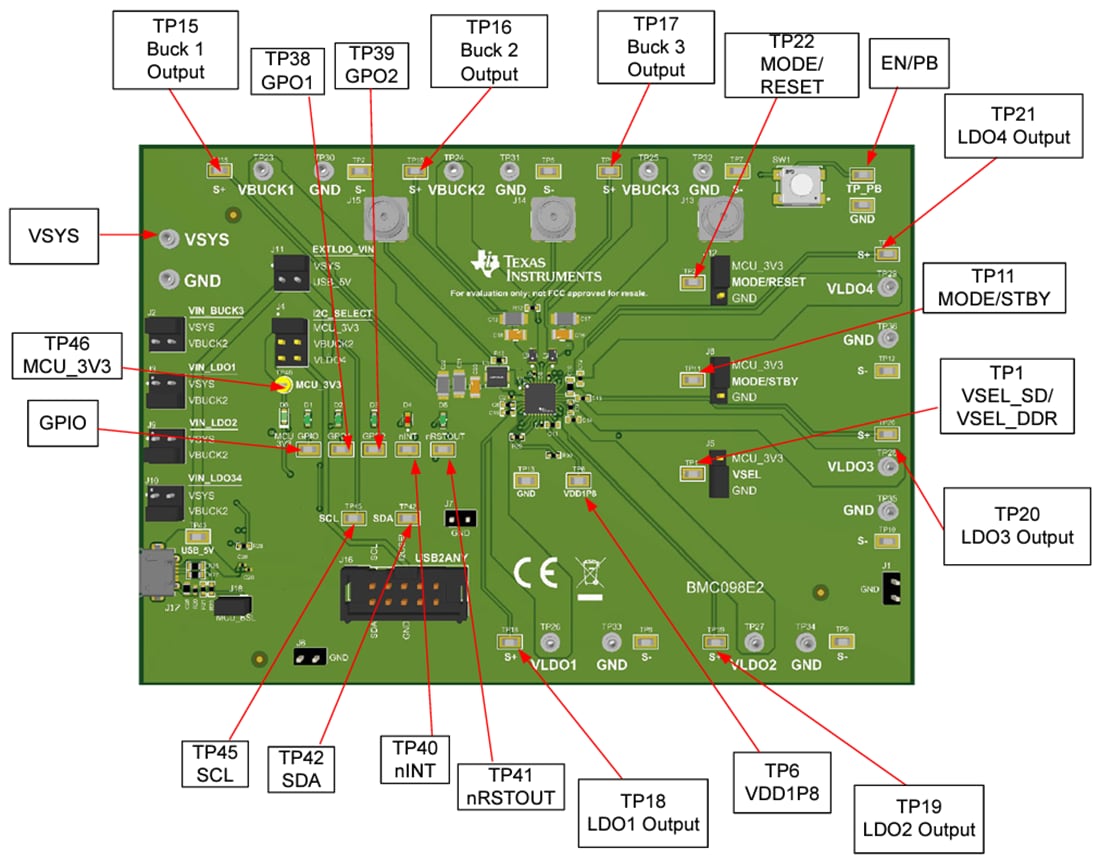

ボードのテストポイント

チャート - Texas Instruments TPS65219EVM PMIC評価モジュール (EVM)
