Texas Instruments TPS723x 低ドロップアウト・リニアレギュレータ
Texas Instruments TPS723x 低ドロップアウト・リニアレギュレータは、低ノイズ アプリケーションをサポートする理想的な機能の組み合わせを提供します。TPS723x LDOは、-10V ~ -2.7Vの入力電圧で動作でき、-10V ~ -1.2Vの出力をサポートします。LDOは、小型で低コストのセラミックコンデンサで安定しており、イネーブル (EN) とノイズ低減 (NR) 機能を備えています。このデバイスは、内部検出とシャットダウン論理によって提供される熱短絡や過電流などの保護機能を備えています。高いPSRR (1kHzで65dB) と低ノイズ (60µVRMS) により、Texas Instruments TPS723xは低ノイズ アプリケーションに最適です。
特徴
- 60μVRMS 標準超低ノイズ
- 高いPSRR：1kHzで標準65dB
- LDO電圧：200mA、2.5Vで標準280mV
- –2.5Vおよび調整式（–1.2V～–10V）の型式でご用意あり
- 2.2μFのセラミック出力コンデンサで安定に動作
- シャットダウンモードで2µA未満の標準自己消費電流
- 2%全体精度（ライン、負荷、温度）
- サーマルプロテクションと過電流保護
- パッケージ
- SOT23-5 (DBV)
- SOT23-5 (DDC)
- WSON-6 (DRV)
- 接合部動作温度範囲: -40°C ~ 125°C
アプリケーション
- 光学モジュール
- 半導体製造
- 医療用アクセサリ
- オシロスコープ
- アクティブアンテナシステムmMIMO（AAS）

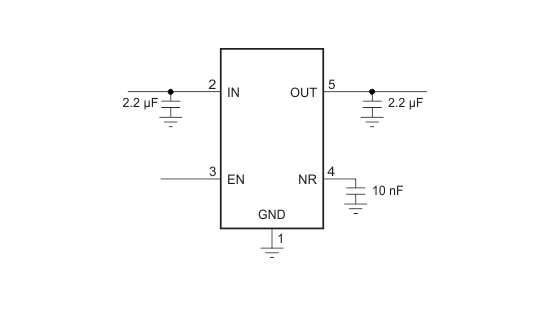

機能図
