Texas Instruments TPS745/TPS745-Q1調整式500mA LDOレギュレータ
Texas Instruments TPS745/TPS745-Q1調整式500mA LDOレギュレータには、非常に低い自己消費電流が備わっており、高速ラインおよび負荷過渡性能が実現されています。TPS745/TPS745-Q1には、500mAで130mVの超低ドロップアウトがあり、システムの電力効率を向上させます。TPS745/TPS745-Q1は、1.5V～6.0Vの入力電圧範囲に対応しており、0.55V～5.5Vの間で外部調整することもできます。この低出力電圧によって、TPS745/TPS745-Q1は、さらなる低コア電圧でさらに新しいマイクロコントローラに電力を供給できます。
また、このTPS745/TPS745-Q1は、パワーグッド（PG）出力が特徴で、フィードバック・ピンの電圧を監視し、出力電圧のステータスを表示します。EN入力およびPG出力は、システムにおける複数の電源のシーケンスの制御に使用できます。
このデバイスには、統合サーマルシャットダウン、電流制限、低電圧ロックアウト（UVLO）機能が搭載されています。これらのLDOレギュレータは、小型セラミック出力コンデンサによって安定しており、全体的なソリューション・サイズを小型化できます。TPS745/TPS745-Q1は、小型6ピン、2mm × 2mm WSONパッケージでご用意があり、多種多様なアプリケーションに最適です。TPS745-Q1は、車載用アプリケーションを対象としたAEC-Q100認定を受けています。
特徴
- 入力電圧範囲: 1.5V～6.0V
- 可変出力電圧: 0.55V～ 5.5V
- 非常に低いドロップアウト: 130mV（最高）@ 500mA (3.3 VOUT)
- 高出力精度: 0.7%（typ）、1%（温度全体で最高）
- オープンドレイン・パワーグッド出力
- IQ: 25µA (Typical)
- モノシリックVOUTの立ち上がりの内蔵ソフトスタート
- パッケージ: 2mm×2mm WSON-6 (DRV)
- アクティブ出力放電
アプリケーション
- セットトップ・ボックス、ゲーミング・コンソール
- ホーム・シアターとエンターティメント
- デスクトップPC、ノートPC、ウルトラブック
- プリンタ
- サーバ
- サーモスタットと照明制御
- 電子POS（EPOS）
データシート

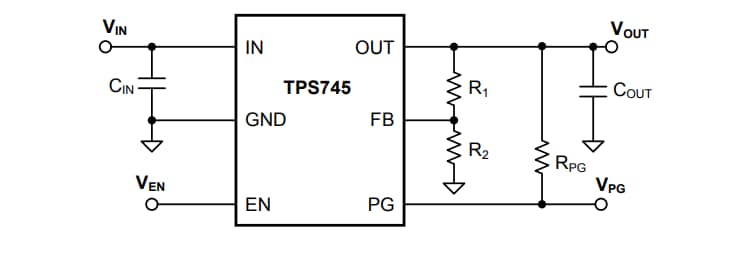

代表的なアプリケーション
