Texas Instruments TPS7A26 LDOリニア電圧レギュレータ

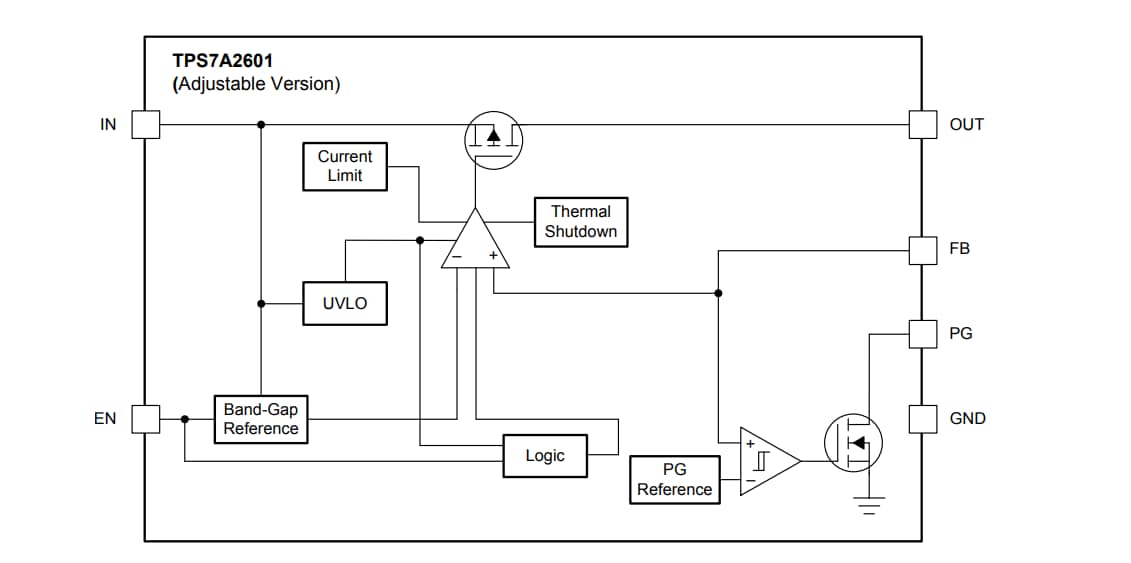

TPS7A26には、固定バージョンと調整可能バージョンの両方があり、1%出力安定化精度が備わっていて、マイクロコントローラ（MCU）リファレンスの正確な安定化を実現しています。固定電圧バージョンは外部レジスタが不要で、プリント回路基板（PCB）領域が最小限に抑えらえています。この調整可能バージョンには、1.24V～17.45Vに設定するフィードバック・レジスタが採用されており、さらなる柔軟性または出力電圧を目的としています。

このデバイスは、MUCへのリセット、あるいは他のオープンドレインPGを活用した有線ORedおよびレベルシフトを実現でき、オープンドレイン、パワーグッド（PG）出力を使用したシステム全体でのPGまたはリセットが可能になります。TPS7A26 LDOは、500mAの電流で最大降下電圧が590mV未満という効率的な動作です。この最大降下電圧によって、5.7V入力電圧 (V_IN) ～5.0V出力電圧 (V_OUT) で87.7%という効率性が実現します。
