Texas Instruments TPS7B88-Q1 LDOリニアレギュレータ
Texas Instruments TPS7B88-Q1 LDOリニアレギュレータは、40Vまでの入力電圧範囲を実現しており、車載システムで予測される過渡（負荷ダンプなど）に耐えるデバイスを実現できます。TPS7B88-Q1レギュレータには、軽負荷でわずか17μAの自己消費電流が活用されており、待機システムのマイクロコントローラ（MCU）やコントローラ・エリア・ネットワーク（CAN）トランシーバといった常時ON部品への給電に最適です。
TI TPS7B88-Q1 LDOリニアレギュレータは、負荷またはラインの変化に迅速に反応できる最先端の過渡応答（例えば、コールドクランク状態時）が特徴です。さらに、ドロップアウトから回復する際に出力オーバーシュートを最小限に抑える新しいアーキテクチャがあります。TPS7B88-Q1には、通常の動作時にライン、負荷、温度全体で±1.15%の厳しいDC精度があります。
TPS7B88-Q1レギュレータは熱伝導性パッケージでご用意があり、パーツが回路ボードに効率的に熱を伝達できます。
特徴
- 車載アプリケーション向けAEC-Q100認定:
- -40°C～＋125°C, TAの温度グレード1
- –40°C～+150°Cの接合部温度、TJ
- 3V～40V（最高42V）の入力電圧範囲
- 3.3V、5V（固定）の出力電圧範囲
- 最大出力電流500mA
- ±1.15%の出力電圧精度（最高）
- 450mAで525mV（最高）の低ドロップアウト電圧
- 軽負荷時に17µA（標準）の小自己消費電流
- 優れたライン過渡応答:
- コールドクランク時の±2% VOUT偏差
- ±2% VOUT偏差（スルーレートで 1V/µs V）
- 2.2µFまたはそれ以上のコンデンサで安定的に動作
- 30°C/W（Rθ JA）3ピンTO-252パッケージ
アプリケーション
- 常時オンバッテリコネクテッド・アプリケーション:
- 車載用ゲートウェイ
- リモート・キーレス・エントリ（RKE）
- 再構成式計器クラスタ
- ボディコントロール・モジュール（BCM）

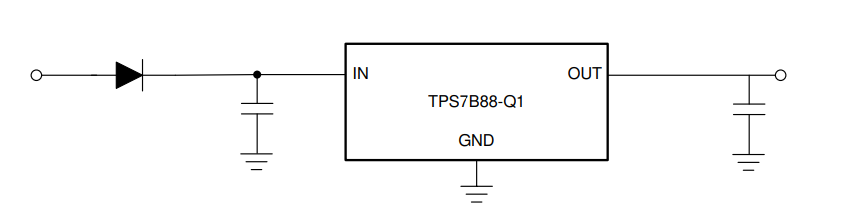

リファレンス電圧と同等の出力
