Texas Instruments TPSM843521EVM評価モジュール
Texas Instruments TPSM843521EVM評価モジュールは、TPSM843521モジュールの開発のために包括的な組み立てとテストを実施済みの回路です。TPSM843521EVMは、3.8V〜18Vの入力電圧範囲で動作し、最大5Aの負荷電流で安定化された5.0Vの出力を提供します。TI TPSM843521EVM 評価モジュールは、抵抗とジャンパによって動作モード、ソフトスタート時間、スイッチング周波数などのオプションを簡単に調整または設定できます。
特徴
- 5A連続出力電流をサポート
- エコモードと強制連続導通変調（FCCM）モードを選択可能
- 調整可能なスイッチング周波数
- 使いやすい
アプリケーション
- テストと測定
- モーター ドライブ
- グリッドインフラ
- 医療機器、健康機器
仕様
- 入力電圧範囲3.8V～18V
- 出力電圧範囲0.6V～9V
- 1,000kHzの動作周波数
キット内容
- TPSM843521EVM 回路基板
- EVMに関する事項を読む
- プロトタイプEVM免責事項 お読みください
テストセットアップ
回路図

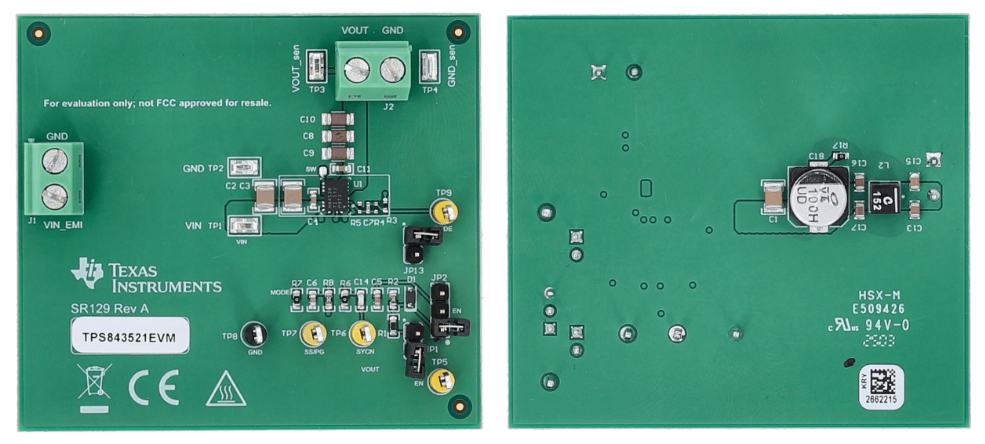

レイアウト
