Texas Instruments TRS3232RGTEVM評価モジュール（EVM）
Texas Instruments TRS3232RGTEVM評価モジュール（EVM）は、TRS3232およびTRSF3232を対象としています。TRS3232およびTRSF3232は、通常の高速RS-232ラインドライバ/レシーバです。この評価モジュールは、RGTパッケージでTRS3232Eを評価するために使用されます。すべての信号は、ヘッダーと試験ポイントを介して使用できます。充電ポンプ出力V+およびV-にもアクセスできます。Texas Instruments TRS3232RGTEVMは、端子ブロックでデータチャンネルに対応およびDB9コネクタでフロー制御チャンネルに対応しているRS-232レベルに、データと制御CMOS論理レベルをインターフェイス接続します。
特徴
- 3V～5.5VのMCUまたはプロセッサとのインターフェイス接続
- 高速RS-232通信、最大1Mbps
- 堅牢なIEC 61000-4-2認定によって、静電放電事象からの堅牢な保護を実現
- コンピュータのRS-232ポートとの直接接続を目的としたDB9メスコネクタ
- すべての電源およびロジック信号への簡単な接続を目的としたヘッダー
アプリケーション
- ハードウェアフロー制御を用いた短距離ポイント-to-ポイント・フルデュプレックス・データ通信を必要とするあらゆるアプリケーション
- 遠隔無線ユニット（RRU）
- ベースバンド装置（BBU）
- 電子POS（EPOS）
- 診断とデータ伝送バッテリ駆動機器

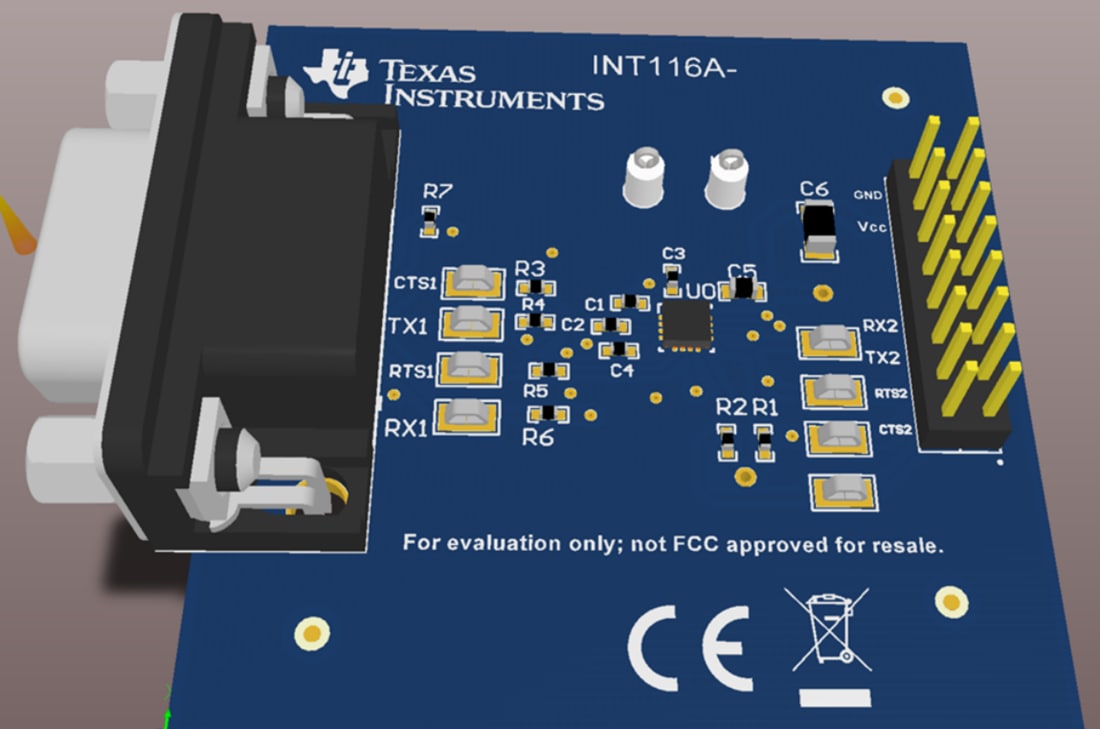

ボード・レイアウト
関連のある製品
Texas Instruments TRS3232EマルチチャンネルRS-232ラインドライバ/レシーバ
2台のラインドライバ、2台のラインレシーバ、デュアルチャージポンプ回路で構成されています。
Texas Instruments TRSF3232E RS-232 1Mbit/sラインドライバ/レシーバ
2台のラインドライバ、2台のラインレシーバ、デュアルチャージポンプ回路で構成されています。
