Texas Instruments TUSB2E11 USB 2.0 eUSB2リピータ
Texas Instruments TUSB2E11 USB 2.0 eUSB2リピータは、デバイスとホストの両方のモードをサポートするように設計されています。TUSB2E11は、USBロースピード（LS）、フルスピード（FS）信号、およびハイスピード（HS）が特徴です。このデバイスには、複数の特許取得済の設計が実装されており、堅牢な相互運用性、最適な性能、電力を実現しています。
TI TUSB2E11 USB 2.0 eUSB2リピータは、I2Cインターフェイスのないシステムの場合、最大20ΩのUSB 2.0チャンネル等価直列抵抗(ESR) のために、3つのストラップピン付き8つの個別設定を提供します。デバイスのバリアントは、最大10インチの異なるレベルの eUSB2トレース長さ補償のために得られます。
I2Cインターフェイスは、電気コンプライアンス・テストを通過し、チャンネル損失を補償するように、デバイスRXイコライゼーションとTX振幅、スルーレート、プリエンファシスの微調整を目的とした追加の柔軟性を許可します。複数のUSBバス状態や割り込み、SoCデバッグ機能を提供できるCTA-936 UART モードを監視するように構成されている3つのGPIOピンを通じて、さまざまなデバッグを選択することができます。GPIO0 と GPIO1 は、汎用 I2C から GPIOへのブリッジとして使用できます。
特徴
- USB 2.0 および eUSB2 (rev 1.2) に準拠
- 低スピード、フルスピード、高速信号発生
- ベストインクラスの高速総ジッタ20ps
- レジスタ・アクセス・プロトコルのレセプターに対応
- ホスト・モードおよびデバイス・モードをサポート（デュアル・ロール・デバイス）
- I2Cまたはストラップピン・オプションの自動検出
- USB 2.0 ハイスピード・チャネル補償設定用の3本のストラップ・ピン
- さらなる構成のための I2Cデバイス・インターフェイス
- CTA-936 USB Carkit UART をサポート
- 自動再開 ECR および L2 割り込み再開モードをサポート
- 製造テスト用の I2Cアクセス可能なデバッグ機能
- デバイスのバリアント
- eUSB2 1.0Vまたは1.2V信号インターフェイス
- さまざまな製品フォームファクタのための eUSB2トレース損失補償レベル
- 1.2Vまたは1.8Vの I2Cインターフェイス
- オプションのバッテリ充電および検出サポート
- BC 1.2 CDPまたはDCP分周器モード広告
- データ認識USB Type-C™互換BC 1.2 SDP、CDP、DCP分周器モード検出
- 充電器アドバタイズメントや検出間のデュアルロール自動切り替え
- オプションのGPIO：割り込みGPIO2、デバッグ、I2C ↔ GPIO0/1
アプリケーション
- ノートブックとデスクトップ
- 携帯電話
- タブレット
- ウェアラブル
- 携帯用電子機器

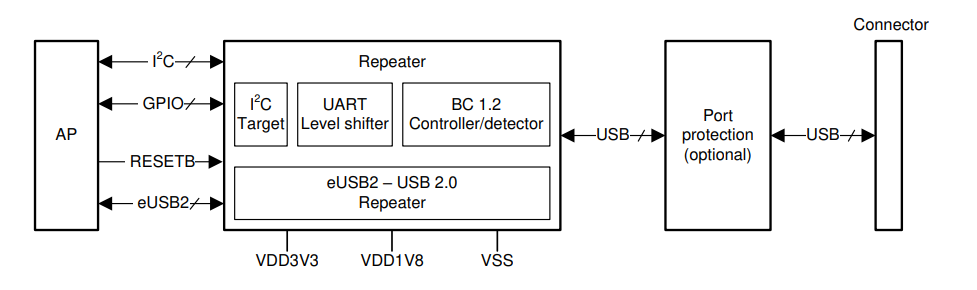

簡略アプリケーション
機能ブロック図
公開: 2022-08-01
| 更新済み: 2024-04-01
