Texas Instruments UCC12051-Q1車載用5kVrms DC/DCモジュール
Texas Instruments UCC12051-Q1絶縁DC-DCコンバータには、5kVRMS基本絶縁定格が備わっており、十分に安定化が図られた出力電圧をともなうバイアス供給が必須の絶縁回路に対して効率的な絶縁電力を実現するように設計されています。UCC12051-Q1モジュールには、独自のアーキテクチャが採用されているトランスとDC-DCコントローラが統合されており、高効率と低EMIをともなう絶縁された電力500mW（標準）を実現できます。
TI UCC12051-Q1車載用5kVrms DC/DCモジュールは、システムの堅牢性の向上を目的とした保護機能を実現しています。さらにデバイスには、イネーブルピン、同期機能、安定化5Vまたは3.3V出力オプション（ヘッドルーム搭載）もあります。UCC12051-Q1は、薄型で小型化されたソリューションで、2.65mm高（標準）のワイドボディSOICパッケージで販売しています。
特徴
- 高効率DC-DCコンバータ（統合型トランス技術を採用）
- AEC-Q100で品質評価済み、結果は以下のとおり:
- デバイス温度グレード1: –40°C～125°Cの動作周囲温度
- 機能安全対応
- 機能安全システム設計を支援する文書を利用可能
- 出力電力 (標準): 500mW
- LDOに給電するために400mVヘッドルーム電圧を選択できる安定化5Vまたは3.3V出力
- 入力電圧範囲: 4.5V～5.5V
- 堅牢な絶縁バリア:
- 5kVRMS絶縁定格
- 10kVPKサージ機能
- 1.2kVRMS動作電圧
- 100V/ns 最低CMTI
- 熱シャットダウン
- 短絡リカバリ
- 16ピンワイドボディSOICパッケージ（>8mm沿面距離とクリアランス）
- 拡張温度範囲: –40°C～125°C
- 安全関連認定（計画済）:
- DIN V VDE V 0884-11:2017-01に準じた7071VPK強化絶縁
- 5000VRMSで1分間の絶縁（UL 1577に準拠）
- IEC 60950-1、IEC 62368-1最終機器規格に基づくUL認証
- GB4943.1-2011準拠のCQC認定
アプリケーション
- オンボード充電器
- バッテリ管理システム
- トラクションインバータ
- DC/DCコンバータ（HEV/EV用）

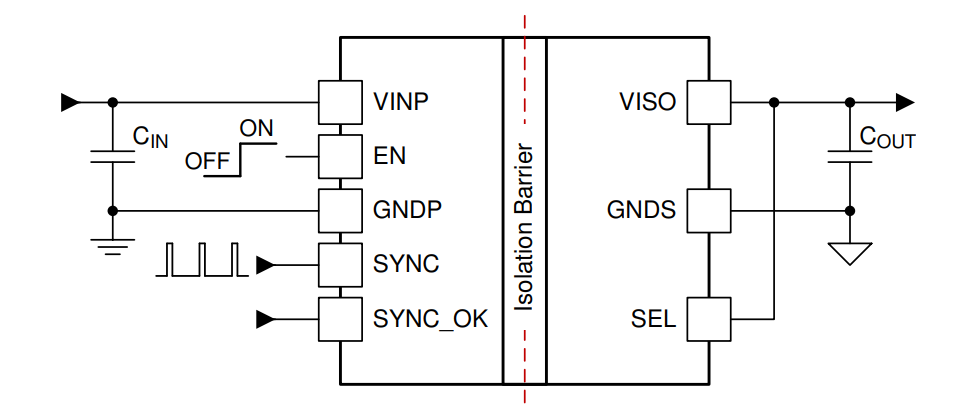

簡略アプリケーション
ブロック図
