Texas Instruments UCC21222絶縁デュアルチャンネルゲートドライバ

Texas Instruments UCC21222絶縁デュアルチャンネル・ゲートドライバには、プログラマブル・デッドタイムが備わっており、パワーMOSFET、IGBT、GaNトランジスタを駆動できる4Aピークソース、6Aピークシンク出力を実現しています。柔軟性に富んだ構成オプションには、2つのローサイド・ドライバ、2つのハイサイドドライバ、またはハーフブリッジドライバがあります。5nsの遅延整合性能のおかげで2つの出力の並列接続が可能になり、内部シュートスルーの危険がない重い負荷条件での駆動力が2倍になります。最小の100V/nsコモンモード過渡耐性(CMTI)によって、3.0kVRMS絶縁バリアで入力側を2つの出力ドライバから分離できます。プログラマブル・デッドタイムによってシステムの制約が調整され、出力オーバーラップが防止され、効率性が向上します。UVLO保護は、すべての電源で使用できます。

特徴

  • レジスタ・プログラマブル・デッドタイム
  • 汎用: デュアルローサイド、デュアルハイサイド、またはハーフブリッジドライバ
  • 4Aピークソース、6Aピークシンク出力
  • 絶縁壁の寿命 >40年
  • 最大7800VPKサージ耐性
  • 3V~5.5Vの入力VCCI範囲
  • 最大18V VDD出力ドライブ電源
    • 8V VDD UVLO
  • スイッチングパラメータ:
    • 28nsの標準伝搬遅延
    • 10nsの最小パルス幅
    • 5nsの最大遅延マッチング
    • 5.5nsの最大パルス幅歪み
  • 統合デグリッチ・フィルタ
  • 200nsで-2Vに耐えるI/O
  • TTL/CMOS互換入力
  • 100V/ns以上のコモンモード過渡イミュニティ(CMTI)
  • ナローボディSOIC-16 (D)パッケージ
  • 安全関連認定(計画済):
    • DIN V VDE V 0884-11:2017-01およびDIN EN 61010-1あたりの4242VPK絶縁
    • 3000VRMSで1分間の絶縁(UL 1577による)
    • IEC 60950-1、IEC 62368-1、IEC 61010-1最終製品基準に準じたCSA認証
    • GB4943.1-2011に沿ったCQC認証

アプリケーション

  • AC-DCおよびDC-DC電源での絶縁コンバータ
  • サーバ、テレコム、IT、産業インフラストラクチャ
  • モータ駆動とソーラーインバータ
  • HEVおよびEVバッテリ充電器
  • 産業輸送
  • 無停電電源(UPS)

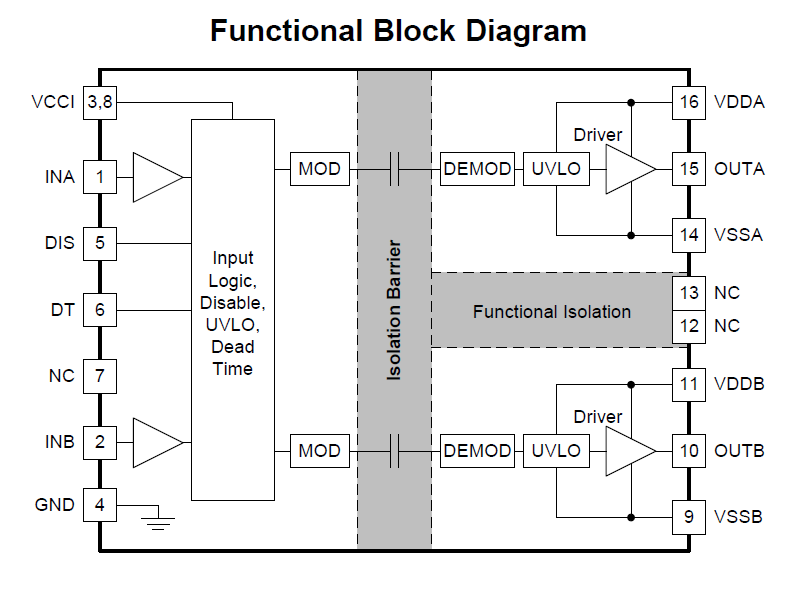

ブロック図

ブロック図 - Texas Instruments UCC21222絶縁デュアルチャンネルゲートドライバ
公開: 2018-05-21 | 更新済み: 2023-09-14
