Texas Instruments UCC23514EVM評価モジュール
Texas Instruments UCC23514EVM評価モジュールは、UCC23514の評価を促進します。UCC23514シングルチャンネル絶縁ゲートドライバは、IGBT、MOSFET、SiC MOSFETとの光互換性があり、4.5Aソースおよび5.3Aシンクピーク出力電流ならびに5.0kVRMS強化絶縁定格になっています。
Texas Instruments UCC23514EVM評価モジュールは、絶縁と信頼性が必須の高電圧アプリケーションを対象に開発されています。より低い伝搬遅延、より低い部品間遅延スキュー、より高いCMTI、より小さなパルス幅歪み、より高い動作温度が特徴です。これらの機能は、ピン-to-ピン互換性を維持しながら、大幅な性能アップグレードを実現しています。
特徴
- 最高35Vまでの電源範囲
- 4.5Aソースおよび5.3Aシンク電流機能
- 1分間で5.7kVrms 絶縁（UL1577に準拠）
- すべてのUCC23514バリアントのジャンパ構成
- 電源バイパス接続コンデンサとゲート・ドライバ・ループ用に最適化されたPCBレイアウト

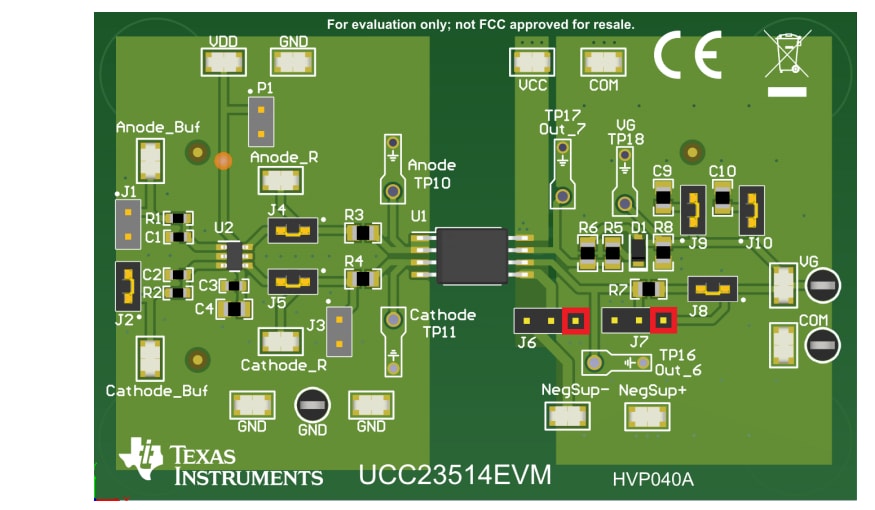

トリプルジャンパピン1位置

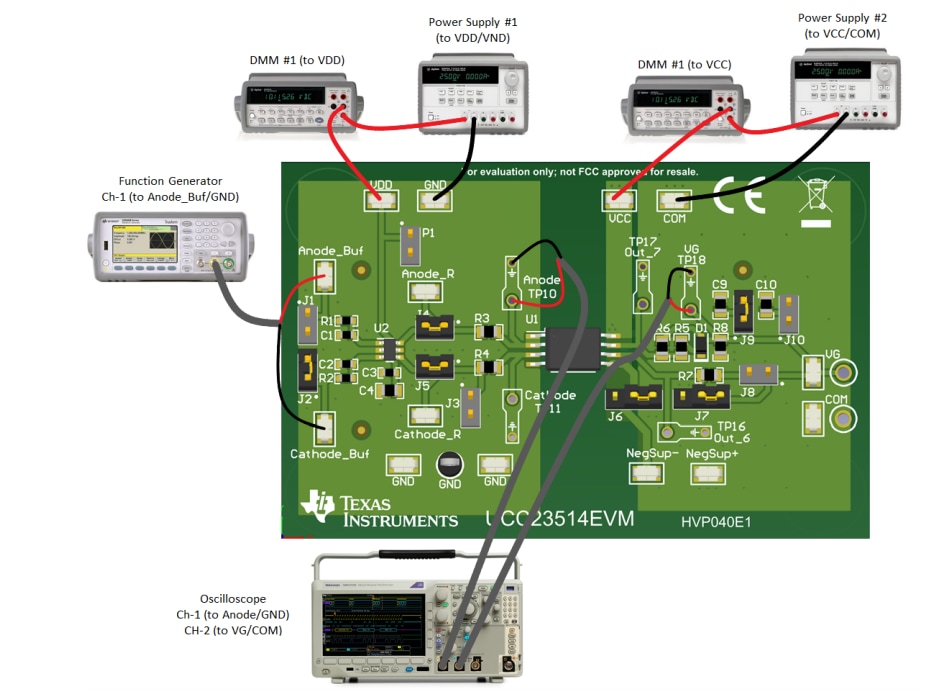

ベンチのセットアップ図と構成
関連製品
Texas Instruments UCC23514ゲートドライバ
IGBT、MOSFET、SiC MOSFETを対象としたオプト互換性のある単一チャンネル絶縁ゲートドライバです。
公開: 2020-10-12
| 更新済み: 2024-08-30
