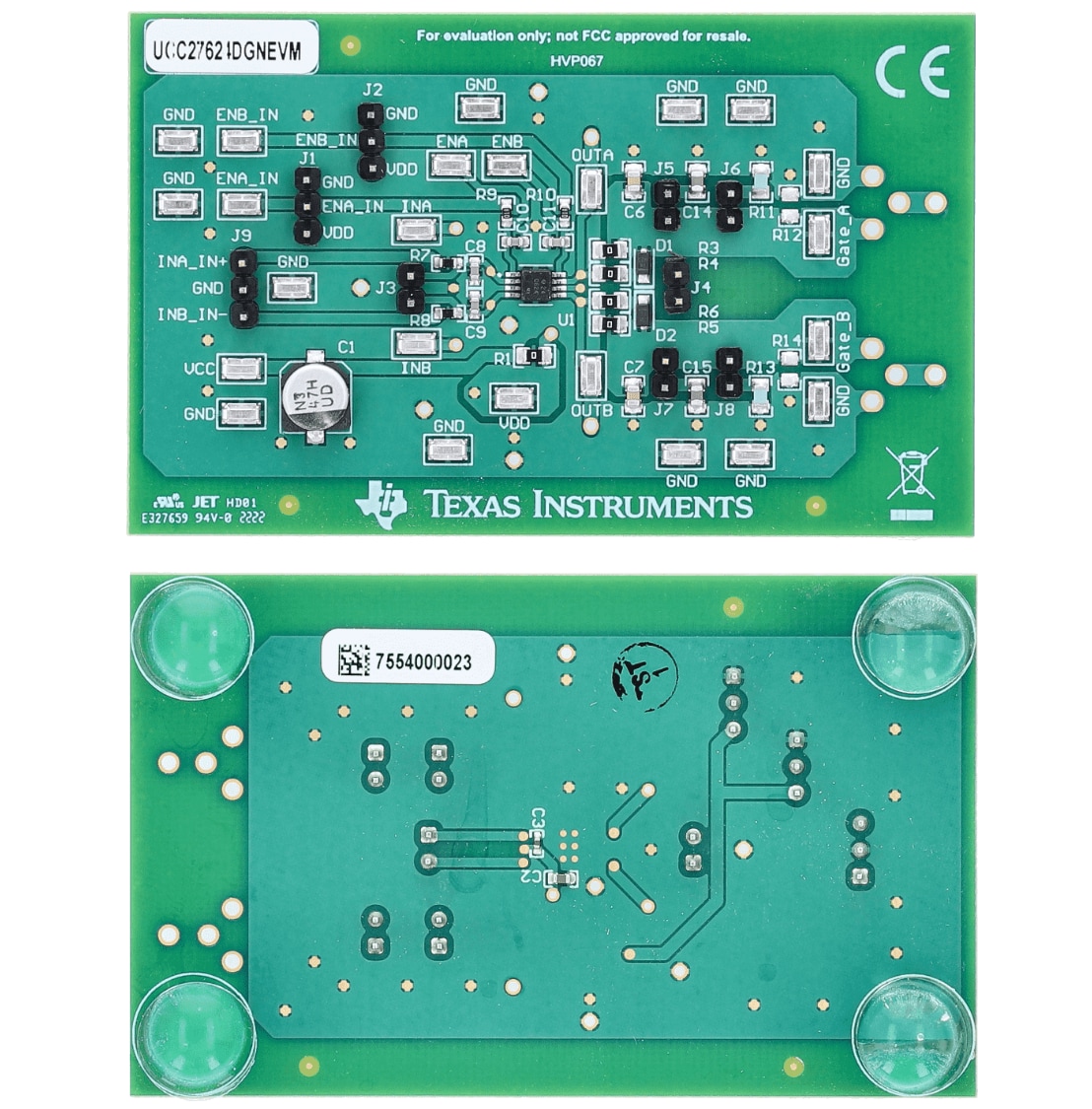

Texas Instruments UCC27624DGNEVM 評価モジュール
Texas Instruments UCC27624DGNEVM評価モジュールは、UCC27624/UCC27624-Q1デュアルチャンネルゲートドライバを簡単に実証できるように設計されています。UCC27624DGNEVMデータシートのパラメータに対してドライバICを評価することを目的としています。UCC27624/UCC27624-Q1さまざまな容量性負荷および抵抗性負荷に対して評価できます。
TIUCC27624DGNEVM評価モジュールを使用すると、より高いゲートドライブ出力電流を得るためにドライバICのチャンネルを並列化する構成が可能になります。UCC27624DGNEVMは、TO-220フットプリントを持つパワートランジスタを評価するための要件があります。
特徴
- 入出力インターフェイスを備えた高性能ドライバ
- ほとんどのデータシートパラメータをテストする機能
- 互換性のあるピン配置でさまざまなドライバのパフォーマンスを比較する機能
- OUTxチャンネルを並列接続する機能
- パワートランジスタ評価用プレースホルダTO-220フットプリント
その他のリソース
関連製品
Texas Instruments UCC27624/UCC27624-Q1デュアルチャネル・ゲート・ドライバ
MOSFET、IGBT、SiC、GaNパワー・スイッチを効果的に駆動する高速、低圧側ゲートドライバです。
関連評価モジュール
Texas Instruments UCC27624EVMドライバ評価モジュール (EVM)
UCC27624、30V、5Aシングルチャンネル・ゲートドライバを評価するように設計されています。
ベンチセットアップ図&構成
PCBレイアウト
公開: 2022-12-27
| 更新済み: 2023-10-20
