Texas Instruments ADS129xアナログフロントエンド

Texas Instruments ADS1294、ADS1296、ADS1298低消費電力24ビット・アナログフロントエンドは生体電位測定を目的としており、高レベルの統合および比類のない性能が特徴で、サイズ、電力、全体的なコストを大幅に削減した上でスケーラブルな医療計器システムの開発を実現できます。TI ADS129x 24ビット・アナログフロントエンドには、チャンネル毎の柔軟性に富んだ入力マルチプレクサがあり、テスト、温度、リードオフを目的に独立して内部生成信号に接続できます。TI ADSxは、最高32kSPSまでのデータレートで動作し、ソフトウェアPACE検出の実装が可能です。これらのTIアナログフロントエンド・デルタシグマ型アナログ・デジタル・コンバータには、医療ECGおよびEEGアプリケーションで一般的に必要なすべての機能が組み込まれています。

特徴
  • 4個の入力チャンネル（ADS1294）/ 6個の入力チャンネル（ADS1296）/ 8個の入力チャンネル（ADS1298）
  • 低消費電力：0.75mW/チャネル
  • 入力換算雑音: 24µVPP (150-Hz BW、G = 6)
  • 入力バイアス電流: 200pA
  • データレート: 250SPS～32kSPS
  • CMRR: -115dB
  • プログラマブルゲイン：1、2、3、4、6、8、12
  • ユニポーラまたはバイポーラ電源: AVDD = 2.7V～5.25V、DVDD = 1.65V～3.6V
  • 内蔵右脚駆動アンプ、リード外れ検出、WCT、PACE検出、テスト信号
  • デジタルPACE検出機能
  • 発振回路、リファレンス電圧内蔵
  • 柔軟なパワーダウン、スタンバイモード
  • SPI™対応シリアルインターフェイス
  • 動作温度範囲
    • -40°C～+85°C
  • 非磁性BGAパッケージ
アプリケーション
  • 医療用計器（ECG、EMG、EEG）: 患者モニタリング; Holter、イベント、ストレス、ECG、AED、遠隔医療を含むバイタルサイン
  • Bispectral index (BIS)、Evoked audio potential (EAP)、睡眠学習モニタ
  • 高精度、同時、マルチチャンネル信号取得

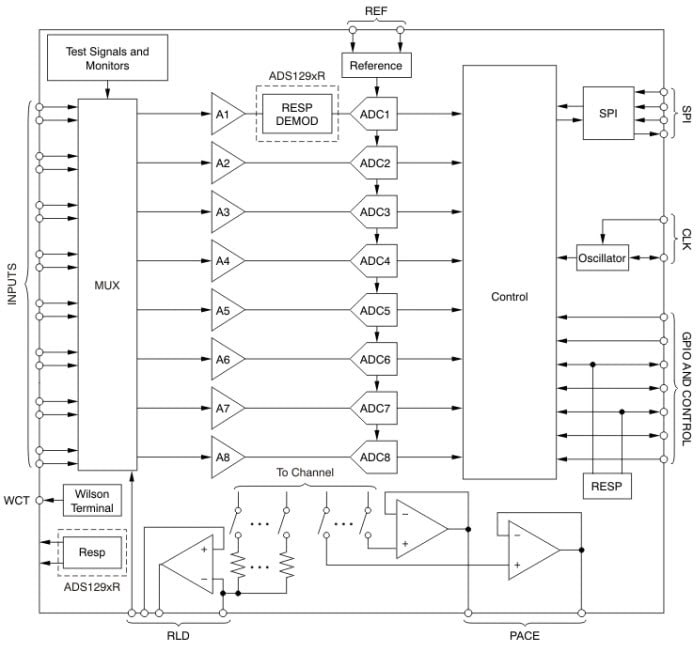

機能図
