Toshiba SSM6N951L/SSM10N954L電界効果トランジスタ

Toshiba SSM6N951L/SSM10N954L電界効果トランジスタは、小型電池の効率性の高い充電と放電を促進します。低熱衝撃でバッテリ’の信頼性を向上させることは、高速充電を採用しているリチウムイオン電池にとって重要な要件です。MOSFETは、一般的にスイッチとして充電/放電保護回路で使用されており、数多くのリチウムイオン電池パックに組み込まれています。

バッテリセルの電圧が低下するなど、時々信頼性の問題が発生することがあり、ゲート駆動電圧の低下や大電流による温度上昇が発生します。これらの場合、主要なMOSFET特性であるRONが、充電/放電機能の効率に直接悪影響を与えます。

Toshibaのドレイン共通12V NチャンネルMOSFET SSM6N951LおよびSSM10N954Lは、ゲート電圧と温度特性へのRON依存性を最小限に抑える専用の微細加工によって製造されています。このように、これらのMOSFETにはフラットRON特性があります。

特徴

  • 超低オン抵抗：
    • SSM6N951L RSSON = 4.6mΩ（標準）@ 3.8V
    • SSM10N954L RSSON = 標準2.2mΩ@ 3.8V
  • 低ゲート漏れ電流: IGSS ±1uA（最大）@ ±8V
  • 超小型・薄型パッケージ
    • SSM6N951L 2.14mm x 1.67mm x 0.11mm（標準）
    • SSM10N954L 2.98mm x 1.49mm x 0.11mm（標準）

アプリケーション

  • スマートフォン
  • イヤフォン
  • ウェアラブル
  • リチウムイオン二次電池
  • モバイル

ピン割当

Toshiba SSM6N951L/SSM10N954L電界効果トランジスタ

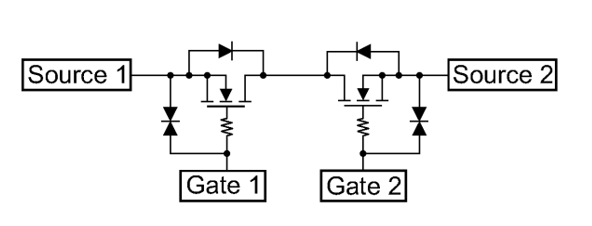

等価回路

Toshiba SSM6N951L/SSM10N954L電界効果トランジスタ

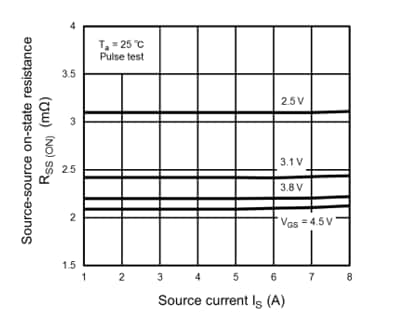

SSM10N954L RSS(ON) – IS曲線

Toshiba SSM6N951L/SSM10N954L電界効果トランジスタ
View Results ( 2 ) Page
部品番号 データシート 説明
SSM10N954L,EFF SSM10N954L,EFF データシート MOSFET TCSPAC N-CH 12V 13.5A
SSM6N951L,EFF SSM6N951L,EFF データシート MOSFET Small Signal MOSFET Rdson: 4.4mOhm Vgs: 4.5V
