Vishay Semiconductors VCAN33C2-03G BiSyデュアルラインESD保護ダイオード

Vishay Semiconductors VCAN33C2-03G BiSyデュアルラインESD保護ダイオードには、±33Vの2線式ESD保護が備わっており、小型SOT-323パッケージに収められています。VCAN33C2-03Gは、低負荷容量および漏れ電流が特徴で、AEC-Q101の認定を受けています。Vishay VCAN33C2-03G ESD保護ダイオードは、CAN FDおよびFLEX-busアプリケーションに最適です。

特徴

  • 小型SOT-323パッケージ
  • 2線ESD保護
  • 作動範囲：±33V
  • 低漏洩電流 IR < 0.05μA
  • 低負荷容量CD < 5.2pF @ VR = 5V
  • ESD耐性 IEC 61000-4-2
  • ±30kVの接触放電
  • ±30kVの空隙放電
  • AEC-Q101に準じたESD機能: 人体モデル: class H3B: > 8kV
  • 錫（Sn）めっき処理されたe3ピン
  • AEC-Q101準拠でご用意あり

アプリケーション

  • CAN FD
  • FLEXバス

その他の資料

スキーム図

アプリケーション回路図 - Vishay Semiconductors VCAN33C2-03G BiSyデュアルラインESD保護ダイオード

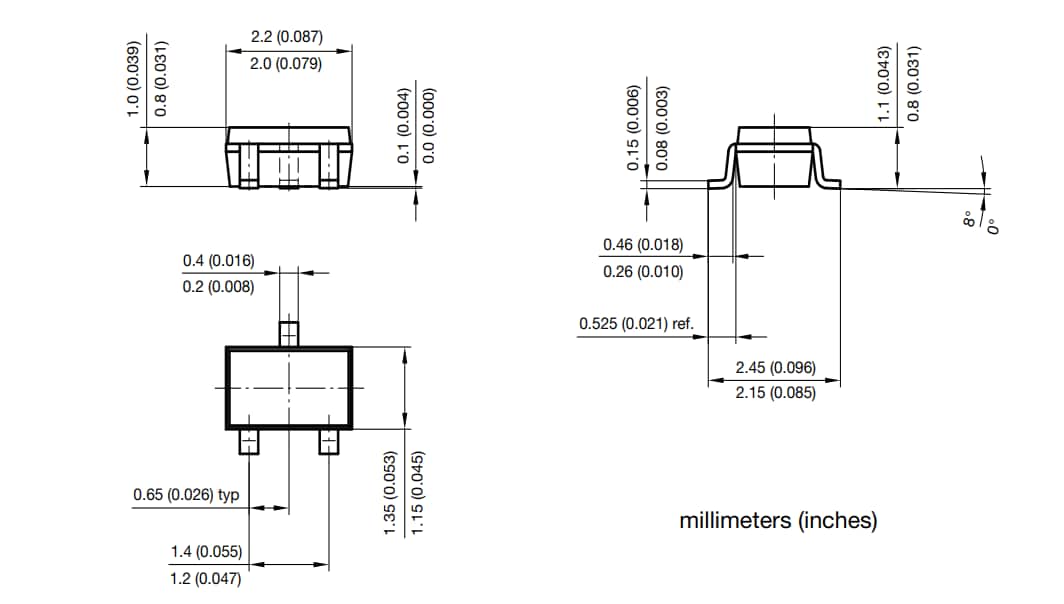

パッケージ寸法

機械図面 - Vishay Semiconductors VCAN33C2-03G BiSyデュアルラインESD保護ダイオード
公開: 2022-06-22 | 更新済み: 2022-08-22
