Vishay Semiconductors VS-SCx0BA120 SiC単相ブリッジダイオード
Vishay Semiconductors VS-SCx0BA120シリコンカーバイド(SiC)単相ブリッジショットキーダイオードは、高性能、1,200V、堅牢なコンポーネントで、さまざまなアプリケーションでの効率的な電力変換を目的としています。SiC技術が活用されているこれらのダイオードには、優れた熱伝導性と高電圧機能が備わっています。これらのワイドバンドギャップショットキーダイオードは、高速ハードスイッチングおよび広い温度範囲(-40°C ～ +175°C)全体で効率的な動作を供給します。代表的なアプリケーションには、FBPSおよびLLCコンバータでのAC/DC PFCおよびDC/DC超高周波出力整流があります。Vishay Semiconductors VS-SCx0BA120シリコンカーバイド(SiC)単相ブリッジショットキーダイオードは、シリコン超高速リカバリ動作に悩むすべてのアプリケーションに推奨されます。
特徴
- リカバリテールとスイッチング損失が事実上ない
- SiCワイドバンドギャップ素材でのショットキー技術を使用した大半のキャリアダイオード
- 薄型ウェハー技術によって改善されたVFと効率性
- 高速スイッチング、低スイッチング損失
- 簡単な並列接続のための正の温度係数
- 電気的に絶縁されたベースプレート
- 端子間の大きな沿面距離
- 簡素化された機械設計、迅速な組立
- 工業レベル向けに設計および認定済
- UL承認ファイルE78996
- リードフリー、RoHS準拠
アプリケーション
- サーバー
- ソーラーインバータ
- 電気通信機器
- 無停電電源(UPS)
仕様
- 1,200V最小カソード対アノード破壊電圧
- 順方向電圧範囲: 1.5V ～ 2.48V (typ)
- 逆漏れ電流範囲: 1.3μA ～ 10.0μA (typ)
- 接合部容量オプション：136pFまたは206pF
- 最大DC出力電流オプション：50Aまたは90A
- 276A ～ 524A最大ピーク、1サイクル非反復順方向電流範囲
- 閾値電圧範囲オプション：レッグあたり0.81V～ 0.88Vまたは0.88V ～1.01V
- 順方向スロープ抵抗値：22.62mΩ～ 22.71mΩまたは31.16mΩ ～ 31.49mΩ
- ジャンクション温度範囲:-40°C～++175°C

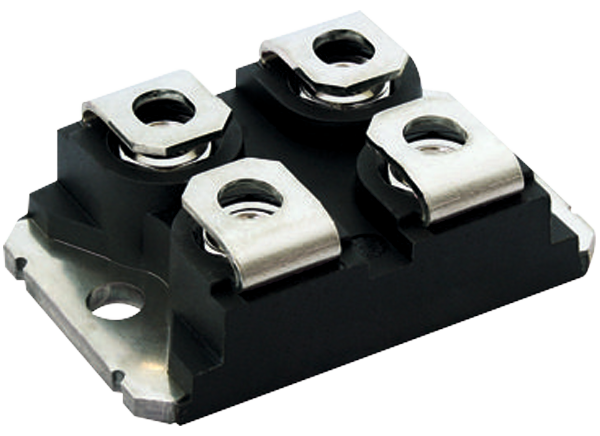

- SOT-227 ケーススタイル
データシート
- VS-SC50BA120 SOT-227シリコンカーバイド単相ブリッジ、50A
- VS-SC90BA120 SOT-227シリコンカーバイド単相ブリッジ、90A
公開: 2024-10-31
| 更新済み: 2024-11-12
