Panasonicライトタッチスイッチ

Panasonic ライトタッチスイッチは押圧操作時のみONする微小電流用(最大20 mA 15Vdc)で、タクトまたはタクタイルスイッチと呼ばれます。シャープでクリアなクリック、低接触抵抗、最小限のバウンシングノイズ、および接触の高信頼性を特徴とします。Panasonic では超薄型、超小型、側面装着、ダブルアクション、長ストローク、オーバーストローク、広範な操作力の選択、表面装着、Jベンド端子装着などのオプションを取り揃えています。

LED用で世界初のオープンセンタースペースを搭載したEVP-ADシリーズが含まれます。4.2mmのセンタースペースにより、EVP-ADシリーズは色、光度、および一貫性を含むより多くのLEDオプションを設計者に提供します。 Pansonic EVP-AD シリーズの耐久性に優れたデザインは、車載用アプリケーションに適しています。 Panasonicのその他のライトタッチスイッチ・シリーズには、アクチュエータ内蔵のEVP-AF、作動性向上のための任意のプッシュプルプレートを備えたEVQ-PL、ダブルアクションシリーズのEVQ-3P、および優れた作動性のための超高作動力と大型プッシュプレートを備え車載用アプリケーションに理想的なEVQ-Q1があります。

縦押しタイプ


 表面装着
シリーズ ストローク (mm)
 動作寿命サイクル
画像 データシート L x W x H (mm) 操作力 機能
EVPAY
0.15
500k
Panasonic EVPAY Light Touch Switch

データシート
3.4 x 2.9 x 0.7
2.4N
高操作性

アクチュエータ搭載 (プッシュプレート)
EVP-AF
0.15
 100k
    データシート
 3.0 x 2.6 x 0.65 1.6N (160 gf) 安定したタクタイル性能のための内蔵アクチュエータ
EVP-AA 0.15
 1M, 200k
    データシート
3.5 x 2.9 x 1.4
3.5 x 2.9 x 1.7
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
3.5N (350 gf)
5.0N (500 gf)
 Jベンド端子

EVQ-P6
 0.25
  200k
データシート
4.1 x 4.1 x 0.38
4.1 x 4.1 x 0.43
4.1 x 4.1 x 0.58
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
3.5N (350 gf)
長寿命 最大1,000,000回

任意のプッシュプレートおよびアース端子

0.25, 0.30
 2M, 1M, 200k, 100k

データシート
6.5 x 6.0 x 2.0
6.5 x 6.0 x 2.5
6.5 x 6.0 x 3.1
0.5N (50 gf)
1.3N (130 gf)
1.6N (160 gf)
2.6N (260 gf)
3.5N (350 gf)
5.0N (500 gf)
大型プッシュプレート

オーバーストロークおよびGNDタイプ有り

長動作寿命
  EVQ-9P 1.0, 1.3
 100k, 30k
   データシート
6.1 x 6.0 x 5.0
2.0N (200 gf)
2.2N (220 gf)
2.5N (250 gf)
3.5N (350 gf)

長ストローク

Jベンド端子

大型プッシュプレート
 EVP-AS 1.0, 1.3
 100k, 30k
 EVP-AS   データシート
 6.0 x 6.1 x 5.0 2.2N
2.5N
1.6N
2.0N
2.5N
3.0N
3.5N		  Jベンド端子
 EVQ-Q1 1 100k  データシート
8.5 x 8.5 x 6.5
4.0N (400 gf)
5.0N (500 gf)

超高作動力

長ストローク

大型プッシュプレート

Jベンド端子
0.25, 0.70
 200k, 500k

データシート
4.7 x 3.5 x 2.5
4.7 x 3.5 x 2.1
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
2.5N (250 gf)
3.5N (350 gf)
5.0N (500 gf)
Jベンド端子

任意のアース端子

 EVQ-PL 0.25500k, 200k

 データシート4.9 x 4.9 x 1.5
1.0N (100 gf)
1.6N (160 gf)
2.6N (260 gf)

 任意のプッシュプレート

GND 端子搭載
 EVP-AX 0.07, 0.16
 100k
 EVP-AX   データシート
 3.0 x 2.6 x 0.7 0.7N
2.0N
  外形寸法： 3.0 mm x 2.6 mm 高さ 0.7 mm

ダブルアクション
EVQ-PJ/PN/5P
 0.25
 50k, 30k

データシート
6.0 x 3.5 x 4.3
6.0 x 3.5 x 5.0
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
SMT, バルク, ラジアルテープ端子タイプ有り
 EVP-AW 0.13, 0.15
 300k
 EVP-AW   データシート
  3.0 x 2.0 x 0.6 1.6N
2.4N
3.3N

 High operability
アクチュエータ付きで高操作性 (プッシュプレート)
 EVP-AD 1
 100k
EVP-AD    データシート
 直径最大4.2-mm のチップLEDを装着可能 4.0N
±0.8N		 クリアなタクタイル感
長ストローク(1 mm)
EVP-BB0.11
 500k
 		  データシート
2.6mm x 1.6mm 高さ 0.53mm
1.6N
High operability
アクチュエータ付きの高操作性 (プッシュプレート)
EVP-AY
0.15
500k
 EVPAY  データシート
3.4mm x 2.9mm 高さ 0.7mm
 1.6NHigh operability
アクチュエータ付きの高操作性 (プッシュプレート)
IP67 特性

 スルーホール
シリーズ ストローク (mm)
 動作寿命サイクル
画像 データシート L x W x H (mm) 操作力 機能
EVQ-PE
 0.25
 50k, 30k

 データシート
 6.0 x 3.5 x 4.3
6.0 x 3.5 x 5.0
 1.0, 1.6, 2.4
 ウェーブソルダリング可
   0.25100k, 50k
   データシート
6.0 x 6.0 x 4.3
6.0 x 6.0 x 5.0
1.0N (100 gf)
1.3N (130 gf)
アース端子有／無



EVQ-2
0.25
  100k, 50k
 データシート
6.0 x 6.0 x 7.0
6.0 x 6.0 x 9.5
1.6N (160 gf)
2.6N (260 gf)
アース端子有／無

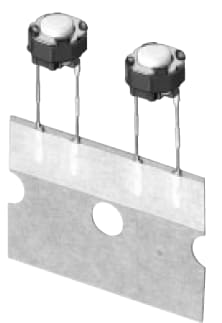

EVQ-11
 0.25
 100k, 50k

データシート
6.0 mm x 4.3
6.0 mm x 5.0
6.0 mm x 7.0
6.0 mm x 9.5
1.0N (100 gf)
1.3N (130 gf)
1.6N (160 gf)
2.6N (260 gf)
ラジアルテーピング

鍛造端子

EVQ-PV
1.0, 1.3
 100k, 30k
データシート
 6.1 x 6.0 x 5.0
2.0N (200 gf)
2.2N (220 gf)
2.5N (250 gf)
3.5N (350 gf)
鍛造端子

大型プッシュプレート
EVQ-P0
0.2
 5M, 1M
データシート
 6.2 x 6.2 x 7.0
0.74N (74 gf)
1.3N (130 gf)
ノブ形状： ディセンタリング、センタリング

マウスボタンなどの頻繁な使用に最適

横押し

 表面装着
シリーズ ストローク (mm)
 動作寿命サイクル
画像 データシート L x W x H (mm) 操作力 機能
 EVP-AV 0.13
 300k
EVP-AV  データシート
 2.8 x 2.3 x 1.95 1.6N
 操作方向の向上したはんだ剥離強度
EVP-AN
0.2
 100k
データシート
 3.5 x 2.9 x 1.2
 1.6N
2.2N
 エッジマウント設計

PCB から高さ0.7mm
EVQ-9P7
 0.2
  100k  データシート 3.5 x 2.9 x 1.35
 1.6N
2.2N

 エッジマウント設計
EVQ-P7
0.2
 100k

データシート
 3.5 x 2.9 x 1.35
1.6N (160 gf)
2.2N (220 gf)
高衝撃耐性

ボスおよびL端子有り
EVP-AK 0.12200k
  データシート3.9 x 2.05 x 1.6
1.6N
横からの操作対応
EVQ-PU
0.3
 100k

データシート
 4.7 x 3.5 x 1.65
1.6N (160 gf)
2.2N (220 gf)
高衝撃耐性

ストレートまたはJベンド端子
EVP-AE 0.15
 200k
データシート
 4.5 x 2.25 x 2.9
 1.6N
 エッジマウント設計

PCB から高さ0.95mm
0.25,
0.70
 200k, 500k, 1M
 データシート
 6.2 x 3.5 x 3.0

6.2 x 3.5 x 3.4
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
2.5N (250 gf)
3.5N (350 gf)
5.0N (500 gf)
超高衝撃耐性のための任意のエッジマウント
EVQ-PS
 0.3±100k
   データシート6.1 x 4.0 x 1.8
1.6N (160 gf)
2.2N (220 gf)

ストレートまたは Jベンド端子

位置決めボス有／無
EVQ-PQ
0.2±
200k, 50k
  データシート4.5 x 4.5 x 0.55
1.6N (160 gf)
2.4N (240 gf)
薄型

シーリングフィルムによる防塵

 スルーホール
シリーズ ストローク (mm)
 動作寿命サイクル
画像 データシート L x W x H (mm) 操作力 機能
0.25
 100k, 50k

データシート
7.5 x 7.1 x 9.25
7.5 x 7.1 x 7.15
7.5 x 7.1 x 7.85
7.5 x 7.1 x 9.85
7.5 x 7.1 x 12.35
1.0N (100 gf)
1.3N (130 gf)
1.6N (160 gf)
2.6N (260 gf)
アース端子無し

バルク(EVQ-PF) またはラジアルテーピング
