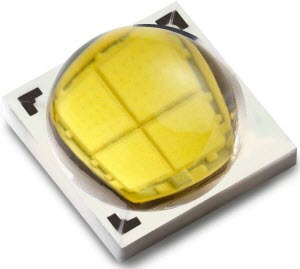

Lumileds LUXEON M 高光束密度・高効率LED

追加リソース

データシート
 製品概要
 プレイスリリース
 アプリケーション概要
 すべてのLUXEON LEDを表示
 すべてのLUXEON MZ LEDを表示

LUXEON Mは、高効率や低価格を指向する屋外、産業用途向けに設計された照明グレードのマルチチップLEDです。また、色度ランクが単一で卓越した性能を持つLUXEON M (ルクセオンエム) は、LED 間の色度のばらつきを抑えるためにその色範囲をANSI 規格に準拠した中心色度点とする単一の3-STEP または 5-STEP のマクアダム楕円とし、狭い色温度管理により色均一性が良く、高効率、高光束密度の光源を実現しております。卓越した光の品質、大光束、実使用条件での高効率性により、照明業界のさまざまな分野をリードする性能と効率的なソリューションの開発を可能とします。

特徴

一様な発光によりMR16 やスポットライト等の灯具において挟角のビーム制御を可能とします。
わずか 3mm2 からの高光束密度発光による光源数の削減とコンパクトな器具設計
11.2V、5.6V および 2.8V パッケージをオプションとして揃え、高効率で低価格なドライバにより高性能を実現することが可能です。
業界をリードする低熱性抵抗によりlm/$ と lm/Wを最適化した柔軟なシステム設計を可能とします。
ENERGY STAR®光束維持要求を超える性能

アプリケーション

建築照明
高天井用 & 低天井用照明
電球
屋外照明
特殊照明
スポットライト

部品番号	名目 CCT	最小 CRI	最小光束 @ 700mA	標準光束 @			標準効率 @
部品番号	名目 CCT	最小 CRI	最小光束 @ 700mA	350mA	700mA	1000mA	350mA	700mA	1000mA
LXR7-SW30	3000K	70	800lm	456lm	845lm	1130lm	120lm/W	108lm/W	99lm/W
LXR7-SW40	4000K	70	840lm	488lm	905lm	1211lm	128lm/W	115lm/W	106lm/W
LXR7-SW50	5000K	70	840lm	488lm	905lm	1211lm	128lm/W	115lm/W	106lm/W
LXR7-SW57	5700K	70	840lm	488lm	905lm	1211lm	128lm/W	115lm/W	106lm/W
LXR7-SW65	6500K	70	840lm	488lm	905lm	1211lm	128lm/W	115lm/W	106lm/W
LXR8-SW27	2700K	80	680lm	391lm	725lm	970lm	102lm/W	92lm/W	85lm/W
LXR8-SW30	3000K	80	710lm	408lm	760lm	1010lm	107lm/W	96lm/W	88lm/W
LXR8-SW35	3500K	80	745lm	443lm	820lm	1097lm	116lm/W	105lm/W	96lm/W
LXR8-SW40	4000K	80	780lm	464lm	860lm	1150lm	122lm/W	110lm/W	101lm/W
LXR8-SW50	5000K	80	800lm	475lm	880lm	1177lm	125lm/W	112lm/W	103lm/W
LXR9-SW27	2700K	90	540lm	310lm	575lm	769lm	81lm/W	73lm/W	67lm/W
LXR9-SW30	3000K	90	560lm	321lm	595lm	796lm	84lm/W	76lm/W	70lm/W

新6VパッケージLED

部品番号	名目 CCT	最小 CRI	最小光束 @ 1400mA	標準光束 @			標準効率 @
部品番号	名目 CCT	最小 CRI	最小光束 @ 1400mA	700mA	1400mA	2000mA	700mA	1400mA	2000mA
LXR7-RW30	3000K	70	840lm	491lm	905lm	1210lm	128lm/W	115lm/W	106lm/W
LXR7-RW40	4000K	70	900lm	529lm	980lm	1311lm	139lm/W	125lm/W	115lm/W
LXR7-RW50	5000K	70	900lm	529lm	980lm	1311lm	139lm/W	125lm/W	115lm/W
LXR7-RW57	5700K	70	900lm	545lm	1000lm	1334lm	143lm/W	128lm/W	117lm/W
LXR7-RW65	6500K	70	900lm	545lm	1000lm	1334lm	143lm/W	128lm/W	117lm/W
LXR8-RW27	2700K	80	680lm	418lm	760lm	1018lm	109lm/W	97lm/W	89lm/W
LXR8-RW30	3000K	80	710lm	440lm	800lm	1071lm	115lm/W	102lm/W	94lm/W
LXR8-RW35	3500K	80	745lm	464lm	860lm	1159lm	121lm/W	110lm/W	102lm/W
LXR8-RW40	4000K	80	780lm	491lm	905lm	1210lm	128lm/W	115lm/W	106lm/W
LXR8-RW50	5000K	80	800lm	491lm	905lm	1210lm	128lm/W	115lm/W	106lm/W
LXR9-RW27	2700K	90	570lm	332lm	610lm	818lm	87lm/W	78lm/W	72lm/W
LXR9-RW30	3000K	90	580lm	337lm	620lm	833lm	88lm/W	79lm/W	73lm/W
