Silicon Labs Si1153周囲光センサIC

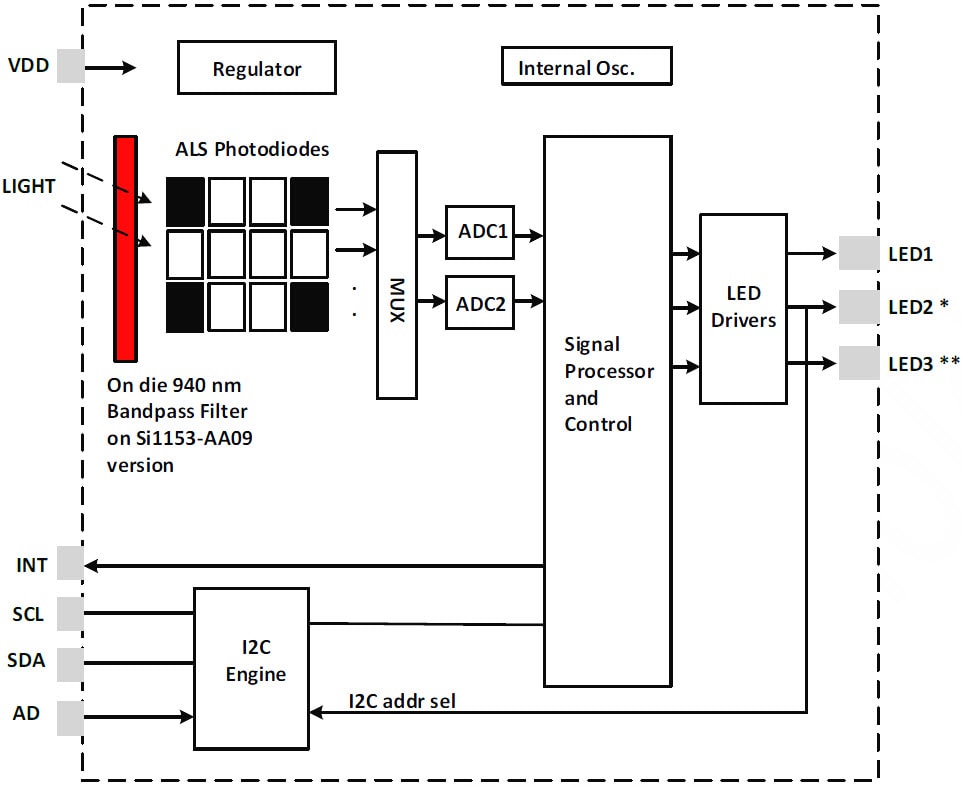

Silicon Labs Si1153周囲光センサICは、デュアル23ビットアナログデジタルコンバータが搭載されたタッチレスセンサICです。 Si1153には、可視および赤外線フォトダイオードの統合高感度アレイ、デジタル信号プロセッサ、3つの統合LEDドライバが含まれており、プログラマブル駆動レベルが備わっています。

Si1153には、広いダイナミックレンジの下に優れた性能が備わっており、直接の太陽光を含めて多種多様な光源があります。 ICは、暗い色のガラスの下でも作動します。 フォトダイオード応答および関連のあるデジタル変換回路は、人工光のフリッカノイズと自然光フラッタノイズに対する優れた免疫を実現しています。 2つまたはそれ以上のLEDを用いることで、Si1153は、複数の軸近接モーション検出に対応できます。

Si1153は、10リード2x2mm DFNパッケージで、あるいは統合LEDが搭載された10リード2.9x4.9mmモジュールで提供されています。 また、-40～+85°Cの温度範囲で1.62～3.6Vの動作が可能です。

• 近接検出器

1 cm以下～最大200cmまで調整可能な近接検出

最大3つの独立したLEDドライバ

各LEDドライバを対象とした5.6mA～360mAの30の電流設定

オプションのオンダイ940nm通過帯域フィルタを用いた直射日光で動作

昼光やその他の光源からの不要な可視光と赤外線を遮断する、オンダイ940バンドパスフィルタです。 (Si1153-AA09)

• 心拍数と血中酸素モニタ

940Nm（Si1153-AA09）に対するグリーンからの広範な感度

手首アプリケーションに最適な3つのLEDドライバ

• 周囲光センサ

<>

2つのADC範囲で設定全体で可能な最大128klxのダイナミックレンジ

• 業界最低の電力消費

1.62～3.6V供給電圧

9µA平均電流（800ms毎にLEDパルス25.6µs@180mAに加えて、3µA Si1153供給）

<>

25.6µs LED「オン」タイムは、性能やノイズコミュニティを犠牲にすることなく、合計消費電力負荷サイクルを低く抑えます。

内部および外部ウェイクサポート

内蔵電圧供給モニタとパワーオンリセットコントローラ

• 典型的な1%の精度が備わったトリム可能な内部発振器
• I²Cシリアル通信

最大3.4Mbpsのデータレート

スレーブモードハードウェアアドレスデコード

• 2つのパッケージオプション

10リード2x2x0.65mm QFN

統合940nm LED搭載の10リード2.9x4.9x1.2mmモジュール

• 温度範囲

-40～+85°C


特長
• ウェアラブル
• ハンドセット
• ディスプレイの中央バックライト
• 家庭用電子機器
