STMicroelectronics L99LD01高効率定電流LEDドライバ

STMicroelectronics L99LD01高効率
定電流LEDドライバ

STMicroelectronics L99LD01高効率定電流LEDドライバは、車載アプリケーション用の完全な定電流DC-DCコンバーターLEDドライバです。BCD5S 70V技術を用いて製造され、LQFP32パッケージに組み立てられています。

L99LD01は、Boost、Buck-Boost、Fly backコンバータトポロジーで使用されるように設計されています。内部ランダムジッタ発振器は低周波数変調で動作し、スイッチング周波数のRFスペクトラムがEMC排出量を削減するように広がっています。スロープ補償は、アプリケーションが必要とする負荷サイクルが何であれ、優れたコンバータループの安定性を確保します。コンバータは、フルパワーモードまたは低周波数調光モードのいずれかで動作可能です。

デバイスには、マイクロコントローラを供給するために使用される内部低ドロップ電圧レギュレータ、および起動時および安定化出力電圧が確立された電圧閾値以下になる時に毎回マイクロコントローラを再設定するために有用なリセットピンが実装されています。

特徴
  • 車載用に適応
  • 定電流動作
  • 外部検知レジスタによって電流LEDの設定が可能、およびSPI経由で調節可能
  • 外部レジスタ（RSF）によって調節可能な、コンバータースイッチング周波数
  • 内部スペクトラム拡散ディザ発振器によるEMC削減
  • 低周波数PWM調光操作です。
  • 最大入力電流リミッタ
  • 最大スイッチング負荷サイクル制限
  • 外部レジスタによって調整可能なスロープ補償（R9）
  • バッテリ過電圧シャットダウン保護（拡張R3、R4レジスタ要）
  • LEDチェーンOV検出（拡張R5、R6）
  • LED温度（外部NTCレジスタ要）、LEDチェーンの電圧、低周波数PWMの監視と制御を目的とした多重出力

  • SPI通信シリアルインターフェーストランシーバ（SDI、SDO、SCK、CSN）
  • マイクロ供給5V ±2% -20mA向けの安定化出力
  • 専用SPIインターフェースによる内部メモリレジスタのパラメータのプログラムと設定:
  • LED電流基準調整（±66.7%）
  • 最大入力電流リミッタ基準調整（±55.5%）
  • ランダムジッタ周波数掃引、変調周波数、偏差パーセント
  • パワーオンリセットピン出力
  • ESD保護

アプリケーション
  • 車載用日中走行ライト、LED
  • ヘッドランプ

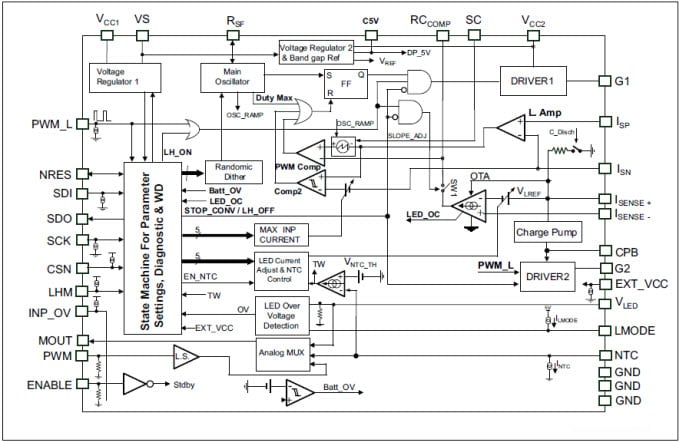

ブロック図
ブロック図
