STマイクロ エレクトロニクス MEMSオーディオ・アナログ＆デジタル・センサー・マイクロフォン

STマイクロエレクトロニクス MP33ABxx MEMSオーディオ・アナログ・マイクロフォンは、薄型センサー素子を内蔵した、コンパクトで低電力なマイクロフォンです。音波検出ができる検出部は、オーディオセンサ生産用の特殊なシリコン微細加工プロセスを使用して製造されています。MP33AB01は、音響過負荷ポイント125dBSPL、信号対雑音比63dBです。MP33AB01Hは、音響過負荷ポイント125dBSPL、信号対雑音比66dBです。

• 単電源電圧
• 低消費電力
• 全方向感度

• 高い信号対雑音比
• 高帯域幅
• リフローはんだ付け対応パッケージ

STマイクロエレクトロニクスのMP34Dx0x/45DT0x オーディオ・デジタル・マイクロフォンは、容量検出素子およびステレオ動作機能とのICインターフェイスを使用して設計された超小型、低消費電力、無指向性デジタルMEMSマイクロフォンです。音波検出ができる検出部は、オーディオセンサ生産専用の特殊なシリコン微細加工プロセスを使用して製造されています。ICインターフェースの製造にはCMOSプロセスが再生されているため、デジタル信号をPDM形式で外部に発信可能な専用回路を設計可能です。標準アプリケーションには、モバイル端末、ノートパソコン、ポータブルメディアプレイヤー、VoIP、音声認識、A/V eラーニング・デバイス、ゲームおよびバーチャルリアリティ入力デバイス、デジタルカメラ、デジタルビデオカメラ、防犯システムなどがあります。

• 単電源電圧
• 低消費電力
• 120dBSPL 音響過負荷ポイント
• 最大信号対雑音比 63dB
• 全方向感度
  • 感度 -26dBFS
• PDM シングルビット出力

• モバイル端末
• ラップトップおよびノートブックコンピュータ
• ポータブルメディアプレーヤー
• VoIP
• 音声認識
• A/V eラーニングデバイス
• ゲーム機およびバーチャルリアリティ入力デバイス
• デジタルカメラおよびデジタルビデオカメラ
• 防犯システム

関連するすべてのMEMSマイクロフォン開発ツールとボードを表示する

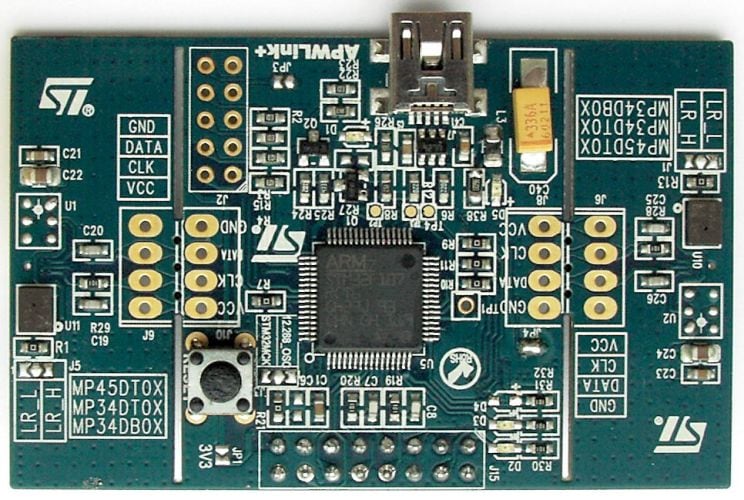

STEVAL-MKI117V1 MEMS マイクロフォン・デモボードは、MP34DT01とSTM32をベースにし、デジタルMEMSマイクロフォン出力の復号化とストリーミングの例を示します。これらのデモボードには、センサとして機能するMP34DT01（ボトムポート・マイクロフォン）と、音声デコーダとして機能するSTM32F107RCマイクロコントローラが実装されています。

STマイクロエレクトロニクス STEVAL-MKI129Vx マイクロフォン・クーポン・ボードは、 STEVAL-MKI126Vx（スマートボイス）キットと組み合わせて使用する設計のドーターボードで、4つのMP45DT02デジタルMEMSマイクロフォンを搭載しています。クーポンのコンセプトにより、ST MEMSマイクロフォンの性能テストを容易に行うことができます。スマートボイス・ボードに挿入すると、各マイクロフォンを搭載する単独PCBを切り離すことができます。

その他の資料

STEVAL-MKI129V1のデータシート
STEVAL-MKI129V1の製品情報
STEVAL-MKI129V2のデータシート
STEVAL-MKI129V2の製品情報
STEVAL-MKI129V3のデータシート
STEVAL-MKI129V3の製品情報

• 4 x MP45DT02 トップポート・デジタルMEMSマイクロフォン
• STEVAL-MKI126Vxキットと組み合わせて使用するドーターボード
• 電源電圧: 1.64V〜3.6V
• 120dBSPL 音響過負荷ポイント
• 全方向感度
• PDM シングルビット出力
