TE Connectivity / Kilovac EVシリーズ高電圧リレー

TE Connectivity / Kilovac電気自動車用
EVシリーズ高電圧リレー


TE Connectivity / Kilovac EVシリーズ高電圧リレーは、小型密封パッケージ内の高電圧DC向けに設計されており、電気自動車、およびその他の過酷な環境下の用途に最適です。 EVシリーズは、軽量かつ経済的で、位置感度を持たないのでどんな向きにも取り付けられます。 LEV100およびLEV200（低コスト電気自動車用）高電圧リレーは、シンプルな設計で、市場向けにコストを最低限に抑えています。 EV200（電気自動車）高電圧リレーは、業界で最小型、最軽量、最低コストの密閉されたコンタクタとして設計されています。 ハイブリッド自動車、完全電気自動車、燃料電池式自動車向けに設計された

EVC 250メインコンタクタの詳細。

LEV100シリーズ

TE Connectivity / Kilovac LEV100 900VDCコンタクタは、100A連続定格の1フォームX接点が特徴です。 LEV100は、爆発/過酷な環境での動作を目的に密閉されています。 このシリーズは、高電圧絶縁と通電用に使用可能な開接点間の8kV絶縁を実現しています。


特徴
  • 1フォームX（SPST-NO-DM）
  • 100A連続定格接点
  • 24VDCコイル電圧
  • 900VDC
  • 底面取付端子（2 x #8）、M5 x 10、位置感度なし
  • 密閉 — 本質的に安全です。 爆発性雰囲気/過酷な環境下で、長期の非動作期間があっても、接点を酸化・汚染することなく動作
  • 開接点間の8kV絶縁により、高電圧絶縁と通電用に使用可能
  • AIAG QS9000に準拠した設計と実装

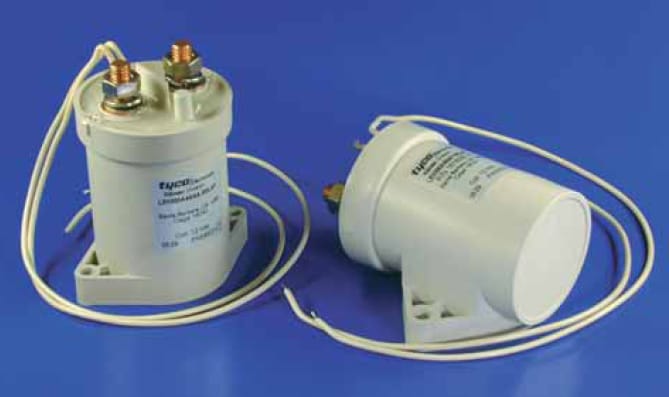

LEV200シリーズ

TE Connectivity / Kilovac LEV200コンタクタは、500A以上（通電）定格の1フォームX接点が特徴です。 LEV200は、爆発/過酷な環境での動作を目的に密閉されています。 このシリーズは、汎用性の高いコイル/電力接続を実現しています。


特徴
  • 1フォームX
  • 500A以上（通電）定格の接点
  • 320VDCで2000A割り込み
  • 12-900VDC
  • 底面取付と側面取付があり、位置感度なし
  • 電力接点の位置を簡単に監視できるオプションの補助接点
  • 密閉 — 本質的な安全性により、爆発性雰囲気/過酷な環境下で、長期の非動作期間があっても、接点を酸化・汚染することなく動作
  • 代表的なアプリケーションとして、バッテリーのスイッチとバックアップ、DC電圧電源制御、回路保護、安全装置があります。
  • 汎用コイル / 電源接続
  • AIAG QS9000に準拠した設計と実装

EV200シリーズ

TE Connectivity / Kilovac EV200コンタクタは、500A以上（通電）定格、320VDCで2000A割り込みの1フォームX接点が特徴です。 EV200は、爆発/過酷な環境での動作を目的に密閉されています。 このシリーズは、汎用性の高いコイル/電力接続を実現しています。


特徴
  • 1フォームX
  • 500A以上（通電）定格の接点
  • 320VDCで2000A割り込み
  • 12-900VDC
  • コイルエコノマイザー内蔵 - ホールド電力はわずか1.7W@DC12V、EMFを0Vに抑制。外付エコノマイザーが必要なモデルも用意
  • 電力接点の位置を簡単に監視できるオプションの補助接点
  • 密閉 — 本質的な安全性により、爆発性雰囲気/過酷な環境下で、長期の非動作期間があっても、接点を酸化・汚染することなく動作
  • 汎用コイル / 電源接続
  • ECアプリケーション用にCEマーク取得済み
  • AIAG SQ9000設計、実装、認証済み
