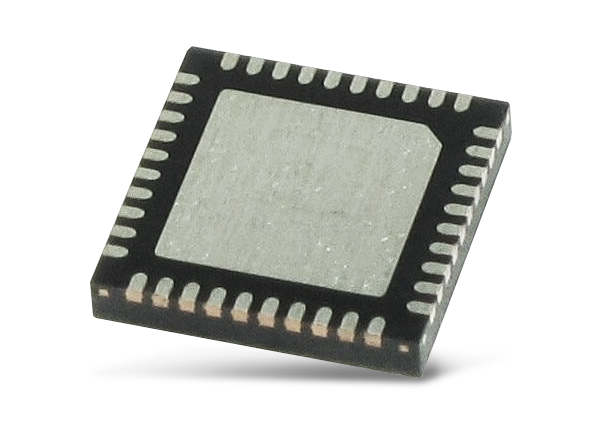

Texas Instruments LM5140-Q1デュアル低Iq同期バックコントローラ
Texas Instruments LM5140-Q1デュアル低Iq同期バックコントローラは、高電圧ワイドV
IN降圧型コンバータアプリケーション向けです。 制御方法は、電流モード制御に基づいています。 電流モード制御によって、本来のラインフィードフォワード、サイクルごとの電流制限、容易なループ補償が実現されています。 LM5140-Q1は調節可能なスルーレート制御が特徴で、CISPRや車載用EMI要件への準拠を簡素化します。 LM5140-Q1は、2.2MHzまたは440kHzの選択可能なスイッチング周波数で動作し、180º位相外を切り替える2つのコントローラチャンネルが備わっています。 軽負荷または無負荷状態においてLM5140-Q1は、低電力効率の向上を目的にスキップサイクルモードで動作します。
特徴
- AEC-Q100 grade 1 qualified (TA =–40ºC to 125ºC)
- Input operating range from 3.8V to 65V (70V absolute maximum)
- Two interleaved buck controllers with
- VOUT1 fixed 3.3V, 5V, or adjustable from 1.5V to 15V, accuracy ±1%
- VOUT2 fixed 5V, 8V, or adjustable from 1.5V to 15V, accuracy ±1%
- Fixed 2.2MHz or 440kHz switching frequency, accuracy ±7%
- Optional synchronization to an external clock
- SYNC output clock for additional converters
- Shutdown mode current: 9µA typical
- No load standby current: 35µA typical (one channel operating)
- Current limit threshold programmable to 50mV or 75mV, accuracy ±10%
- Independent enable inputs for VOUT1 and VOUT2
- Hiccup mode protection for sustained overload
- Independent power good outputs
- High-side and low-side gate drivers with
- Adjustable slew rate control
- Selectable diode emulation or continuous
- Conduction at light load
- VQFN-40 package with wettable flanks
アプリケーション
- Automotive electronics
- Infotainment systems
- Instrument clusters
- Advanced Driver Assistance (ADAS)
