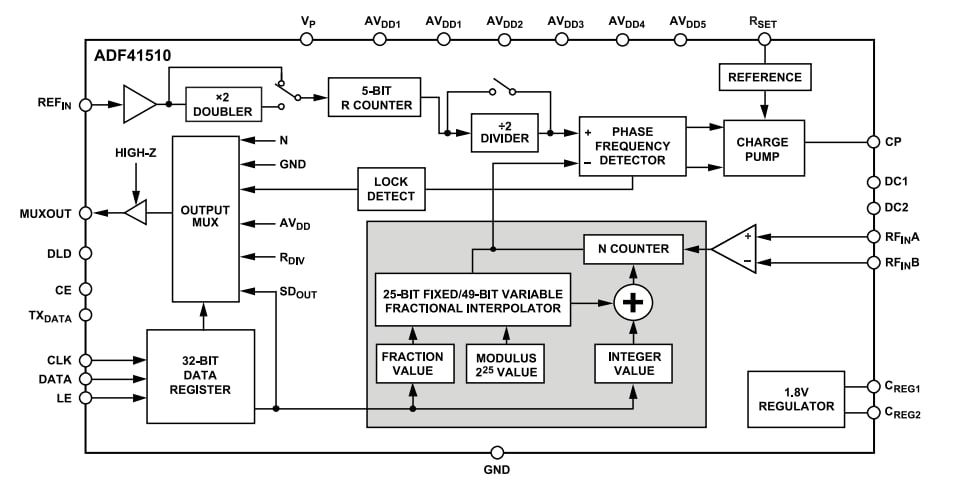

Analog Devices Inc. ADF41510 インテジャーN/フラクショナルN PLLシンセサイザ

PFDは、最大250MHz（インテジャーNモード）/125MHz（フラクショナルNモード）まで動作し、位相ノイズ性能とスプリアス性能を改善します。可変モジュラス∑Δ変調器により、49ビットの分周値を使用して優れた分解能が得られます。ADI ADF41510は、サブヘルツの周波数分解能用の固定モジュラスまたはサブヘルツの正確な周波数分解能用の可変モジュラスのいずれかで、インテジャーN PLLまたはフラクショナルN PLLとして使用することができます。

シンセサイザを外部ループフィルタおよび電圧制御発振器（VCO）と共に使用する場合、完全なPLLが実装されます。10GHzの帯域幅により、周波数ダブラまたは分周器段が不要になり、システムアーキテクチャが簡素化されコストを削減できます。

ADF41510は、コンパクトな24ピン、4mm x 4mm LFCSPパッケージに収められています。
