Broadcom ASCB-RTF2 3色PLCC-4 LED

Broadcom  ASCB-RTF2 3色PLCC-4 LEDは、小ピクセルピッチのディスプレイ向けに最適化された高輝度LEDです。ASCB-RTF2 LEDは、拡散エポキシを用いた黒色の外観が特徴で、高輝度を維持しながらディスプレイのコントラストを強化できます。ASCB-RTF2 LEDは、ポッティング・プロセスが簡単になる短リードが特徴です。簡単なピックアンドプレース・アセンブリを促進するために、LEDはテープとリール形式で梱包されています。

Broadcom ASCB-RTF2 3色PLCC-4 LEDは、コンパクトな1.7mm x 1.6mmパッケージで販売されています。

特徴

  • PLCC-4パッケージ（完全ブラックボディ）
  • ポッティング・プロセスを向上させる短リード
  • リフローはんだ付けプロセスとの互換性あり
  • RoHS6準拠

アプリケーション

  • 小ピクセルピッチのディスプレイ
  • 屋外用ビデオディスプレイ

仕様

  • 光度（標準）
    • 赤色: 335mcd
    • 緑色: 900mcd
    • 青色: 105mcd
  • 主波長（標準）
    • 赤色: 621nm
    • 緑色: 524nm
    • 青色: 471nm
  • ピーク波長
    • 赤色: 629nm
    • 緑色: 519nm
    • 青色: 468nm
  • 105°視野角
  • 100mAピーク順方向電流
  • DC順方向電流
    • 赤色: 25mA
    • 緑色: 20mA
    • 青色: 15mA
  • 消費電力
    • 赤色: 60mW
    • 緑色: 66mW
    • 青色: 49.5mW
  • +100°C LED接合部温度
  • -40°C～+85°C動作温度範囲
  • パッケージ 1.7mm x 1.6mm x 1.6mm

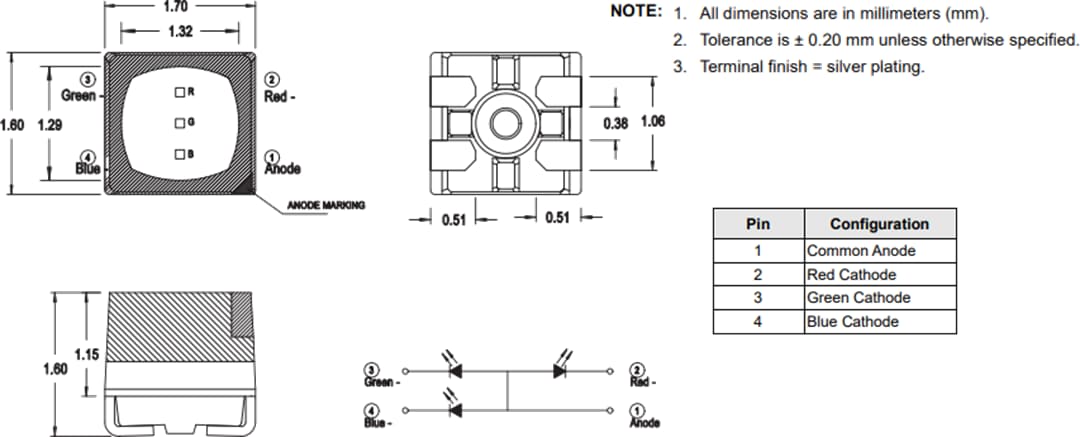

パッケージ外形

機械図面 - Broadcom ASCB-RTF2 3色PLCC-4 LED
