Infineon Technologies CoolGaN™ドライブ HB600VG5 スイッチ
インフィニオン (Infineon)CoolGaN™ドライブHB600VG5スイッチは、2つの 600V エンハンスメントモード CoolGaN スイッチを備えたハーフブリッジ電力ステージを統合しており、オン状態抵抗は 140mΩ、270mΩ、または 500mΩ のオプションがあります。これらのスイッチにはゲートドライバが内蔵されており、コンパクトな 6mm × 8mm の TFLGA-27 パッケージに収められています。低～中電力アプリケーション向けに設計されたこれらのスイッチは、高密度モータードライブやスイッチモード電源（SMPS）に最適であり、CoolGaN テクノロジーの優れたスイッチング性能を活用しています。インフィニオン (Infineon) CoolGaN スイッチは堅牢なゲート構造を備えており、「オン」状態で数mAの連続ゲート電流で駆動された際にも、“オン”状態抵抗を最小限に抑えます。
GaN の低い閾値電圧と高速スイッチング過渡特性により、特定のアプリケーションでは迅速なターンオフとクロスコンダクション防止を可能にするために負のゲート駆動電圧が必要となります。これは、ドライバとスイッチ間に標準的な RC インターフェイスを用いることで容易に実装でき、各種電力トポロジーへの適応には、わずかな外付け SMD 抵抗とコンデンサだけが必要です。
インフィニオン (Infineon) SOI 技術に基づいて構築された統合ドライバは、優れた堅牢性とノイズ耐性を備え、負のゲート電圧下でも論理動作を維持します。フローティングチャネルは、統合されたブートストラップ構成によりハイサイド GaN ダイの駆動をサポートします。
特徴
- 140mΩ、270mΩ、または 500mΩ の GaN スイッチ 2個を用いたハーフブリッジ構成で、高側／低側ゲートドライバを統合しています。
- +0.29A ソース電流および -0.7A シンク電流の駆動能力
- アプリケーションに応じて設定可能なターンオン／ターンオフ速度
- 統合型 超高速・低抵抗 ブートストラップダイオード
- 代表値 98ns の高速な入力－出力伝搬時間と、極めて小さいチャネル間ミスマッチを特長としています。
- PWM入力信号
- 単相または多相 二レベルインバータ電力トポロジー
- デジタルコントローラと互換性のある標準ロジック入力レベル
- 代表値 12V の単一ゲートドライバ電源電圧、迅速な UVLO 回復機能付き
- 外付けシャント抵抗による電流検出用ローサイド・オープンソース
- 熱強化型6mm x 8mm TFLGA-27パッケージ
- 産業用アプリケーション向け JEDEC 規格に完全適合
- ハロゲンフリー、RoHS準拠
アプリケーション
- 低電力モータドライブ
- 低電力スイッチモード電源（SMPS）
仕様
- 動作ローサイド出力電圧範囲：10V ～ 20V
- 動作ハイサイド浮遊ウェル供給電圧範囲：10V ～ 20V
- 最大連続ゲート電流範囲：2.6mA ～ 7.7mA
- 出力端子 DH・SW・SL 間の最大電圧：600V
- 750V パルス時最大ドレイン－ソース電圧
- +25℃における最大連続ドレイン電流範囲：3.0A ～ 6.0A
- 25℃における最大パルスドレイン電流範囲：6.7A ～ 23A
- 熱抵抗
- 代表的な接合－ケース間熱抵抗：7.7℃/W
- 各 GaN デバイス（4層基板）において、接合－周囲間熱抵抗は 52℃/W です。
- 最大接合温度範囲：-40℃ ～ +150℃
- 最大ハンダ付け温度：+260℃
- ESDクラス
- 1C ヒューマンボディモデル (HBM)
- C3 チャージドデバイスモデル (CDM)

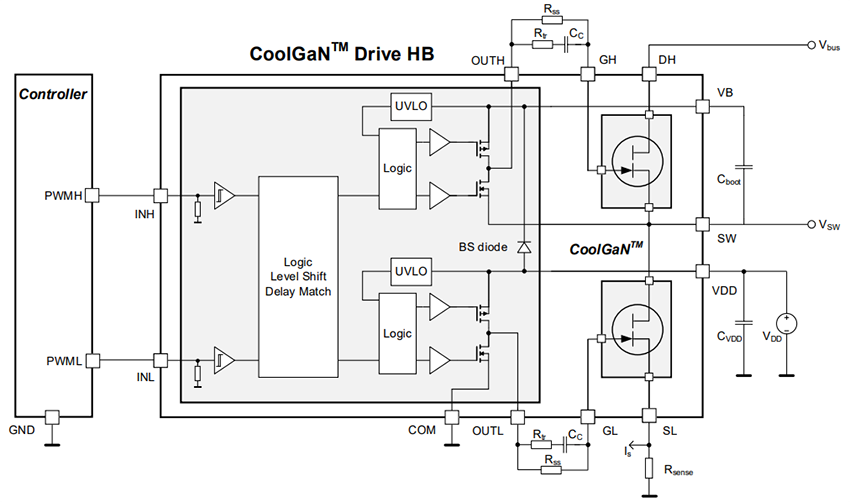

代表的な構成回路
パワーステージ ブロック図
