Microchip Technology MEC1428組み込み型コントローラ
Microchip Technology MEC1428組み込み型コントローラは、高度に構成可能な混合信号の高度I/Oコントローラで、ノートパソコンやタブレットコンピュータアプリケーションでの使用に最適です。MEC1428は、スレーブ・アタッチド・フラッシュ（SAF）を追加することでコンピューティング・エンジニア向けに新しいレベルの設計機能を追加します。これは、USB Type-C™電力供給にとって最適なソリューションです。MEC1428コントローラは、MEC140XおよびMEC141Xコントローラファミリとの互換性があるピンとレジスタで、設計者はeSPIと追加機能を簡単に追加でき、設計に柔軟性を持たせることができます。MEC1428は、eSP マスターアタッチドフラッシュ（MAF）機能を保持しています。
また、Microchip MEC1428は、複数のI/O信号を3.3Vまたは1.8Vのいずれかに対応するように構成することが可能になる柔軟性の高い配列を実現しており、外部電圧変換器の必要性を排除することで、システム部品表コストを削減できます。MEC1428は、Intel拡張シリアルペリフェラルインターフェイス（eSPI）から、あるいはIntelのLow Pin Count（LPC）経由で、システムホストと通信を行います。
MEC1428には、SPI Flashからのコードおよびデータ用の192KBの密結合SRAMを備えた、32ビットMIPS32® M14K™マイクロコントローラコアが内蔵されています。設計者は、費用対効果の高いシステムソリューションとして非揮発性ECファームウェアストレージ向けに、ホストSPIフラッシュ（BIOSストレージ向けに使用）を活用できます。
MEC1428は、MPLAB XCコンパイラ、MPLAB REAL ICEインサーキット・エミュレータ、ICD3インサーキット・デバッガ、PICKit3プログラマ/デバッガを始めとするMPLAB開発ツールによってサポートされています。
特徴
- MIPS32 M14K microcontroller core
- Fully supported by MPLAB development tools
- Enhanced Serial Peripheral Interface (eSPI) or LPC host interface
- Supports Slave Attached Flash Sharing (SAFS)
- ACPI 3.0 compliant
- PC2001 compliant
- VTR (standby) and VBAT (Power Planes)
- Connected standby support
- 8042 emulated keyboard controller
- Secure Boot ROM loader
- System to EC message interface
- Trace FIFO debug port (TFDP)
- 32-bit RTOS timer
- Package options
- 128 VTQFP
- 128 WFBGA
- 144 WFBGA
- RoHS compliant
仕様
- 18x8 keyboard scan matrix
- Full UART
- Customer programmable RAM
- eSPI, LPC, I2C host interfaces
- 192KB SRAM (Code + Data) code storage
- 2 fan tachometer inputs
- 8024 keyboard controller
- 32kB data RAM
- 2 breathing/blinking LEDs
- 106 GPIO
- 3 LEDs
- 8 Analog to Digital Converters (ADCs)
- 2 BC links
- 1 AMD SB-TSI
- 5 ACPI interfaces
- 4 Counters/Timers
アプリケーション
- 低消費電力組み込みコントローラ
- モバイルアプリケーション
- ノートブックとラップトップ
- タブレット
開発ツール
Microchip Technology EVB-MEC1428MECC評価ボード
MEC1428組み込みコントローラ用のアプリケーション開発に対応するように設計されたツールです。

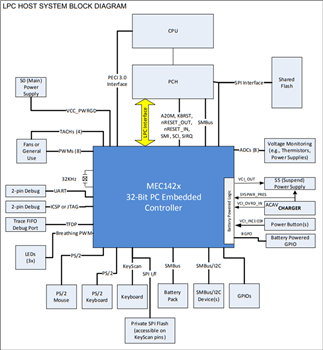

システムブロック図
