ROHM Semiconductor 125°C I2CバスEEPROM (2線式車載用）
ROHM Semiconductor I2C BUS (2-Wire) 車載用EEPROM（125°C動作）は、AEC-Q100認定品です。ROHM I2C BUS EEPROMは、シリアルクロック (SCL) とシリアルデータ (SDA) の2つのポートで、すべての制御が可能です。EEPROMは、1.7V ~ 5.5Vの広い制限で動作し、1MHzの動作が可能です。
I2C BUS EEPROMは、低電流消費であること、ページライトモード32バイト/64バイト、ビット形式8K x 8ビット / 16K x 8ビットが特長です。I2C BUS EEPROM（125°C動作）は、SOP8、SOP-J8、TSSOP-B8、MSOP8、VSON008X2030パッケージを採用しており、使用温度範囲は-40°C～+125°Cです。
特徴
- 規格認定 AEC-Q100
- シリアルクロック（SCL）とシリアルデータ（SDA）の2つのポートで利用可能なすべての制御
- 1.7V～5.5Vの広い動作電圧制限、1MHzの可能な動作
- ページ書き込みモード32Byte/64Byte
- ビット形式8K x 8ビット / 16K x 8ビット
- 低消費電流
- 誤書き込み防止機能
- WP（書込み保護）機能を追加
- 低電圧での書込みミスの防止
- SCL/SDAピンに内蔵されたノイズフィルタ
- 初期デリバリー状態FFh
- パッケージ
- 5.0mmx6.2mmx1.71mmSOP8
- 4.9mm x 6.0mm x 1.65mm SOP-J8
- 3.0mmx6.4mmx1.2mmTSSOP-B8
- 2.9mmx4.0mmx0.9mmMSOP8
- 2.0mmx3.0mmx0.6mmVSON008X2030
アプリケーション
- 車載カメラ
- 車載用電子機器
仕様
- 3.5ms（最長）書き込みサイクル時間
- 1.7V～5.5V供給電圧
- データ書き換えが可能な回数
- 4,000,000回 (Ta = 25°C)
- 1,200,000回 (Ta = 85°C)
- 500,000回 (Ta = 105°C)
- 300,000回 (Ta = 125°C)
- データ保持が可能な年数
- 100年間 (Ta = 25°C)
- 60年間 (Ta = 105°C)
- 50年間 (Ta = 125°C)
- 周囲動作温度: -40°C ~ +125°C

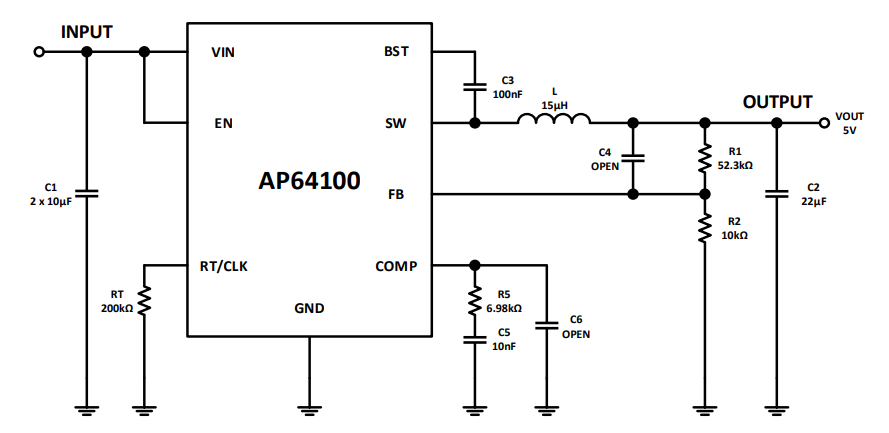

標準アプリケーション回路

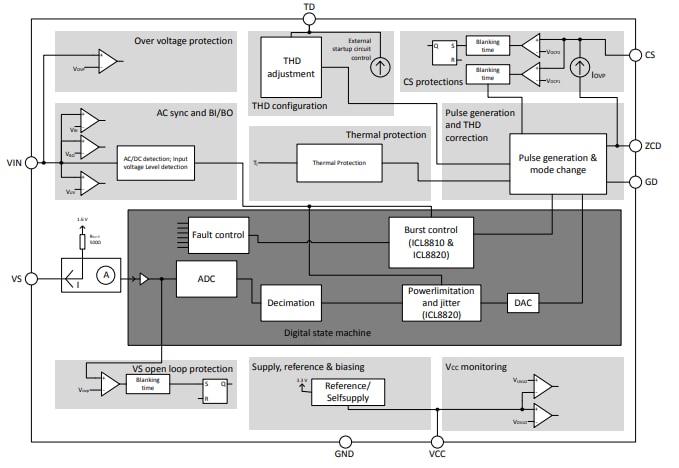

ブロック図
Associated EEPROMs
ROHM Semiconductor RJ1N04BBH Nチャンネル パワーMOSFET
ハイパワーパッケージ（TO263AB）で80Vのドレイン・ソース間電圧と低オン抵抗を提供します。
ROHM Semiconductor RH7G04CBKFRA Pチャンネル パワーMOSFET
インフォテインメント、照明、ADAS、ボディなどの車載アプリケーション向けにAEC-Q101認定を受けています。
ROHM Semiconductor RH7G04CBJFRA Pチャンネル パワーMOSFET
インフォテインメント、照明、ADAS、ボディなどの車載アプリケーション向けにAEC-Q101認定を受けています。
ROHM Semiconductor WL-CSPシリーズ EEPROM
I2CBUSインターフェイスの8Kビット(Max) シリアルEEPROM。日常的な電子機器に最適。
View Results ( 43 ) Page
| 部品番号 | メモリ サイズ | 編成 | 動作供給電流 |
|---|---|---|---|
| BR24H64NUX-5ACTR | 64 kbit | 8 k x 8 | 10 uA |
| BR24H32FJ-5ACE2 | 32 kbit | 4 k x 8 | 2 mA |
| BR24H256FVM-5ACTR | 256 kbit | 32 k x 8 | 10 uA |
| BR24H64FVM-5ACTR | 64 kbit | 8 k x 8 | 2 mA |
| BR24H64FVT-5ACE2 | 64 kbit | 8 k x 8 | 10 uA |
| BR24H256NUX-5ACTR | 256 kbit | 32 k x 8 | 10 uA |
| BR24H32FVT-5ACE2 | 32 kbit | 4 k x 8 | 10 uA |
| BR24H128F-5ACE2 | 128 kbit | 16 k x 8 | 10 uA |
| BR24H04ANUX-5ACTR | 4 kbit | 512 x 8 | 10 uA |
| BR24H1MFVT-5ACE2 | 1 Mbit | 128 k x 8 | 20 uA |
