STMicroelectronics AEK-CON-AFLVIP2適応型コネクタボード

STMicroelectronics AEK-CON-AFLVIP2適応型フロントライトコネクタボードは、車内の重量分布の影響を受ける道路形状と傾斜角に基づいたロービームの方向の自動調整を特徴とする、車のヘッドライトソリューションデモを接続するように設計されています。

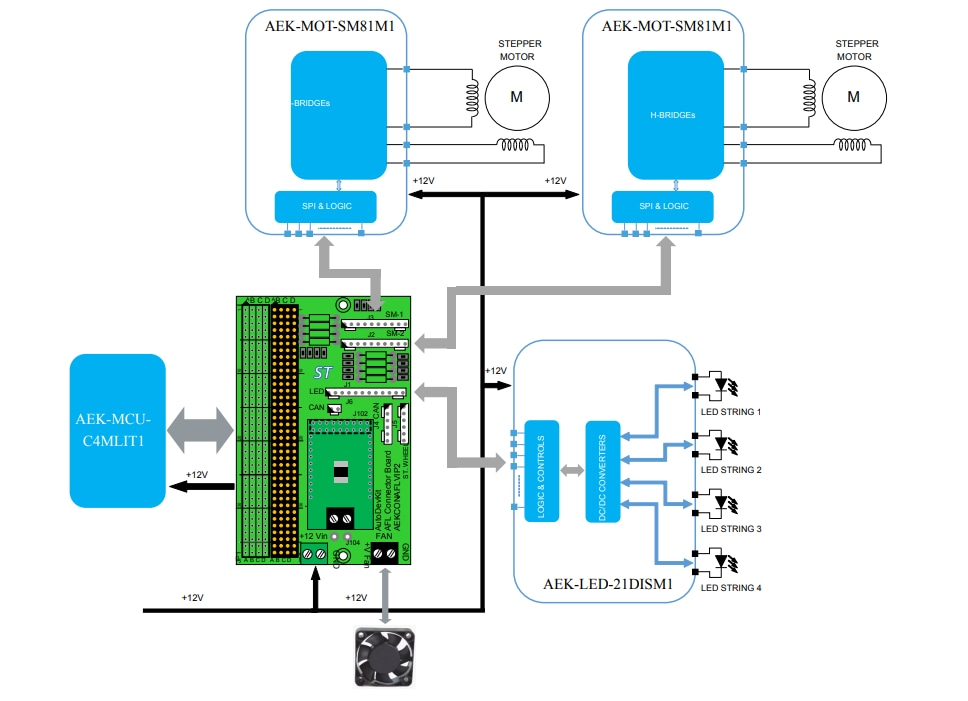

AEK-CON-AFLVIP2コネクタボードは、AEK-MCU-C4MLIT1（4x37コネクタ搭載）といったMCUディスカバリボードへの接続を実現しており、ロービーム方向（左右および上下）を左右するAEK-MOT-SM81M1ステッパモータボード2台が搭載されています。また、AEK-LED-21DISM1 LEDドライバボードは、最新のフロントヘッドライトアセンブリに搭載されているさまざまなLEDライトを供給できます。AEK-CON-AFLVIP2ボードは、EV-VNxシリーズの高圧側スイッチボードを接続し、LEDヘッドライトの冷却ファンを制御することもできます。

AEK-CON-AFLVIP2ボードは、AutoDevKitイニシアティブの一部で、一連の利用可能なボードからさまざまなアプリケーションの試作品の構成と試験実施が可能になります。これは、SPC5-Studio統合開発環境を使用した専用ドライバとピン割り当ての生成にも対応しています。

特徴

LED車両ヘッドライトを対象とした完全自動フロントライティング（AFL）調整ソリューション向けに、次の素子を接続するように設計されています。
- AEK-MCU-C4MLIT1（4x37コネクタ搭載）といったMCUボード
- AEK-MOT-SM81M1ステッパモータボード2台
- L99LD21 LEDドライバ2台が搭載されており、4つの独立型チャンネルを実現しているAEK-LED-21DISM1 LEDドライバ制御ボード
- ヘッドライト冷却ファンをONおよびOFFにするEV-VN7050ASといったEV-VNxアクチュエータボード
