STMicroelectronics AEKD-AFL001 AutoDevKit適応型フロント照明キット

STMicroelectronics AEKD-AFL001 AutoDevKit適応型フロント照明キットは、プロトタイピング、試験実施、開発目的のための適応型フロント照明システムを対象とした完全なロジックおよび駆動ハードウェアです。このキットには、ST車載グレードコンポーネントを特徴とする自動車アプリケーション開発用に設計された複数台のAutoDevKitボードが含まれています。

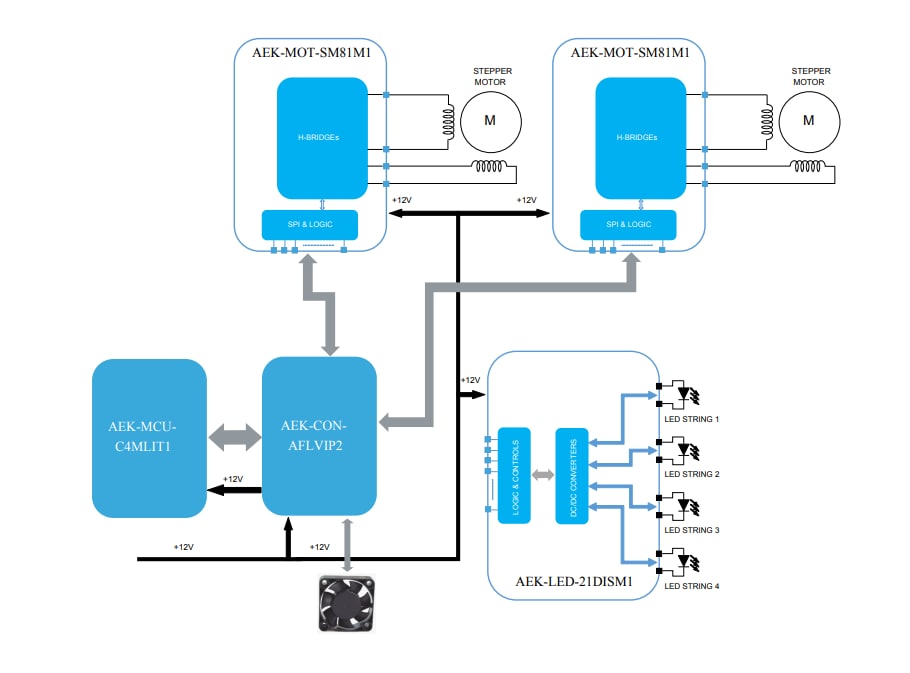

このセットは、ステッパモータ制御ボード2台、4チャンネルLEDドライバボード、MCU搭載制御ボード、FANスイッチボード搭載コネクタボード、配線構成用のもう1本の別のコネクタボードで構成されています。STSW-AFL001適応型フロント照明システムファームウェアは、オンボード車載グレードSPC5 Chorus MCUで実行されます。これによって、すべての機能ボードとそれぞれの負荷の独立した制御が可能になります。このパッケージには、ユーザーがコードもっと早く理解する上で役立つサンプルアプリケーションも備わっています。

完全に互換性のあるAEKD-AFLLIGHT1デモモータ車両フロント照明アセンブリには、LED照明、ステッパモータ、ファンが搭載されており、アプリケーションとソリューションの開発を目的とした完全適応型フロント照明ツールを実現しています。

特徴

自動フロントライト調整システム（AFL）を作成するためのボードの組み合わせ
MCUボードによって制御および監視されている全体のシステム
AEKD-AFLLIGHT1ヘッドライトシミュレータとの互換性が完全にあり、次の負荷で個別に入手できます:
- 光プロジェクション角度調整（XおよびY方向）用の2つのステッパモータ
- ハイビーム、ロービーム、DRL、方向指示灯のLEDストリング電流
- 冷却ファン
上記の負荷の独立した制御のためのデモアプリケーション・ソフトウェアが搭載されている制御ボードSPC58 MCUでの閃光に対応したSTSW-AFL001ファームウェアを搭載
