STMicroelectronics RF3L05150CB4 RFパワーLDMOSトランジスタ
STMicroelectronics RF3L05150CB4 RFパワーLDMOSトランジスタは、広帯域通信およびISMアプリケーション用に設計されている150W、28/32V LDMOS FETです。STM RF3L05150CB4 LDMOSトランジスタは、周波数HF～1GHzのアプリケーションを対象に設計されています。RF3L05150CB4は、すべての一般的な変調形式を対象にClass AB、B、またはCで使用できます。
特徴
- 高効率と線形利得動作
- 集積ESD保護
- 欧州指令2002/95/ECに準拠
- Class C動作の改善を目的とした大きな正および負ゲート-ソース間電圧範囲
アプリケーション
- 2MHz～30MHz HFまたは短波通信
- 30MHz～88MHz接地通信
- 118MHz～140MHz航空電子工学
- 136MHz～174MHz商業接地通信
- 30MHz〜512MHzジャマー、地上/空中通信
- HF～1000MHz ISM - 計測機器
PIN接続

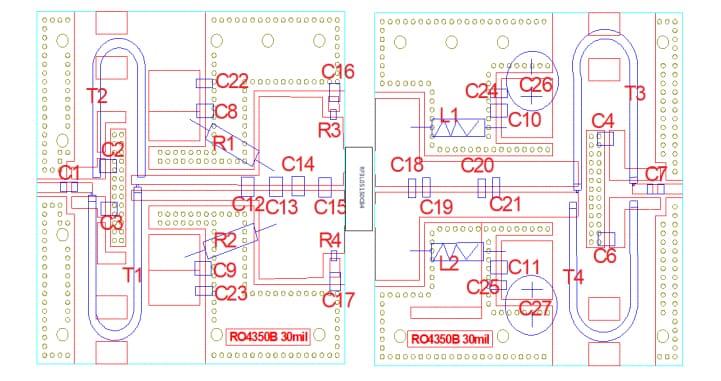

試験回路のレイアウト
