STMicroelectronics STGAP2SICSNシングルゲートドライバ

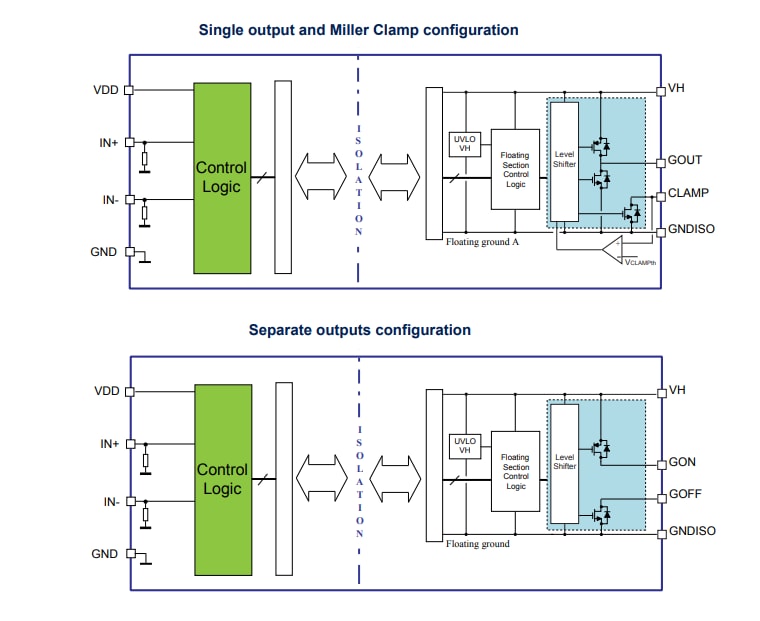

STM STGAP2SICSN 4Aシングルゲートドライバは、2つの異なる構成でご用意があります。出力ピンが別に搭載されている構成になっており、専用のゲート抵抗を使用することによって電源ONと電源OFFを個別に最適化できます。シングル出力ピンとミラークランプ機能構成によって、ハーフブリッジトポロジにおける高速通信中のゲートスパイクを回避します。どちらの形式も高い柔軟性を実現しており、外付け部品の部品表を削減できます。

SiC MOSFETおよびサーマルシャットダウン用に最適化された値が備わったUVLOをはじめとするSTGAP2SICSNに保護機能が統合されており、信頼性の高いシステムを効率的に設計できます。デュアル入力ピンによって制御信号の極性を選択し、HWインターロック保護を実装してコントローラーが誤動作した場合の相互導通を回避できます。入力対出力伝搬遅延の結果は75nsに含まれており、高PWM制御精度を実現しています。待機モードを使用してアイドル電力消費を削減できます。
