STMicroelectronics AEKD-STEREOAVAS統合ステレオAVASソリューション

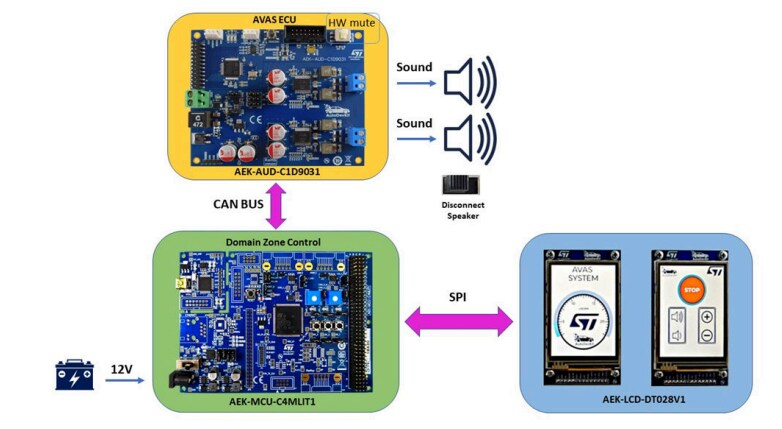

STMicro AEK-AUD-C1D9031は、CANプロトコル経由でAEK-MCU-C4MLIT1と通信を行い、開始/停止のようなコマンドを交換して電子車両のアラート音をシミュレーションします。AEK-AUD-C1D9031 ECUは、ラウドスピーカに接続された統合Class Dオーディオアンプ経由で音を再現します。抵抗タッチが搭載されている2台のAEK-LCD-DT028V1ボードを使用すると、ユーザはデモと相互作用できます。最初の画面には、電気モータの回転数（rpm）のグラフィックシュミレーションが表示され、2番目の画面では、デモの開始/停止、音量とエンジン回転数（rpm）の調整が可能です。デモで再利用される重要なシステム安全機能は、再生またはミュート状態でのオープン負荷検出です。「切断スピーカ」スイッチをトグルすると、AEK-AUDC1D9031に組み込まれたFDA903Dは、再生中またはミュート中のオープン負荷を検出し、青色のLEDを点灯させます。このオープン負荷検出は、音振幅によって異なります。青色LEDが点灯しない場合は、専用のタッチスクリーンボタンで音量を上げてください。AEK-AUD-C1D9031ボードのハードウェア・ミュート・ボタンをオンにすると、オレンジ色のLED（D7）がオンになり、システムがハードウェアミュート状態であることを示します。
