Toshibaの製品ラインナップには、MOSFET技術、フォトカプラ、パワフルなeFuse ICがあり、新しい保護規格で支援しながらこれらの要求の厳しい要件に適合します。
特徴
- 製品の広いポートフォリオ
- 熱の発生を最小限に抑えるON抵抗の維持
- 効率的なパッケージで熱放散機能を向上
- 絶縁型バリアを介した光結合
- 設計に貢献するアプリケーションノートとその他の資料
- Efuseとフォトカプラを活用た新しい保護規格(IEC-62368-1など)で支援
電源の回路図
パワーMOSFETは、耐電圧が高くON抵抗が低く抑えられており、DC-DC電源のPFC回路に適しています。ON抵抗を低く保つことによって、熱の発生と電流消費を最小限に抑えることができます。出力電荷を低減することで、出力損失も削減できます。ToshibaのU-MOS IXシリーズパワーMOSFETには、熱散逸パッケージが採用されており、発熱をさらに低減できます。
フォトカプラトランジスタ出力フォトカプラは、一般的にDC-DC電源での一次への電圧帰還に使用されます。一次側と二次側で異なる電位を介した信号伝送が必要になります。また、電気的に絶縁されたフォトカプラは、確実に絶縁するための簡単な方法です。電源回路での信号通信を目的にハイスピードの通信を実現できるIC出力フォトカプラも推奨しています。
さらに、各国で確立された安全規格への準拠が重要です。また、Toshibaフォトカプラは、UL 1577 VDE: EN 60747-5-5、EN 62368-1、その他の承認を取得しているため、このプロセスに貢献できます。

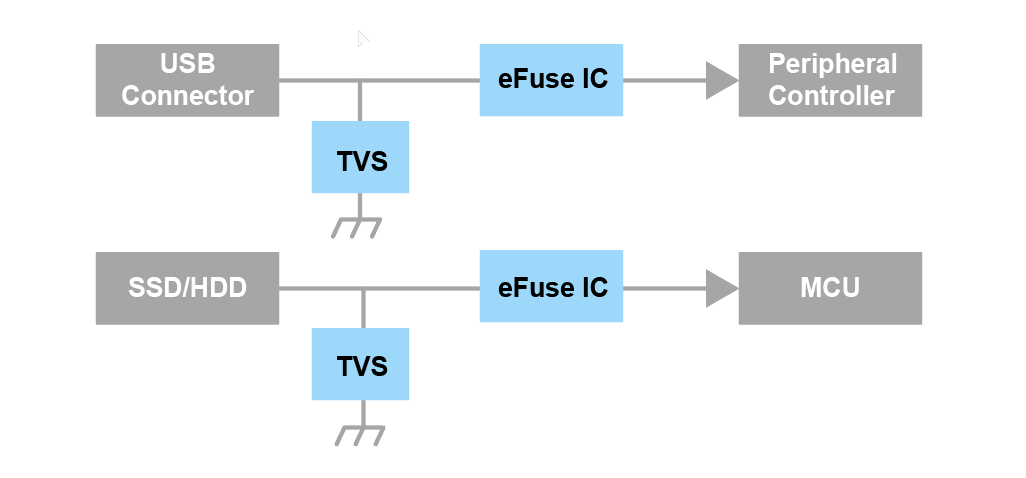

サーバインターフェイスの回路図
電力線保護Toshibaの最新のeFuse ICは、ホットスワップの要件のおかげでサーバ設計での12Vおよび5V電力線保護に特に有用です。eFuseは、過電圧や過電流といったサージからの機器の保護に効果的です。このファミリは、短絡、過電流、過電圧、突入電流抑制といったさまざまな保護機能が特徴で、単一パッケージに収められています。これは、全体的な保護の向上に貢献し、設計の完全な認定に貢献するIEC 62368-1に対応します。さらに、高IPP ESD保護ダイオードとSBDを組み合わせて使用し、堅牢な保護回路を実現できます。
