Harwin EZ-BoardWare RFI & SMT PCBハードウェア |
|
Harwin のEZ-BoardWare RFI & SMT PCBハードウェア製品は、製造プロセスを容易にし、場合により余剰プロセスを取り除きます。これらの製品は、費用を低減し、設計の柔軟性を向上させます。 Harwin EZ-BoardWare EMI/RFI シールドCANは、0.3 mmの厚さでS1711RおよびS2711R EZ-シールドクリップとの使用に適しています。これらのRFIシールドCANは、標準30mm x 20mm、30mm x 30mm、50mm x 25mmのサイズで提供されます。 |
  製品リストを表示 |
EZシールドクリップ
|
YouTubeの
Harwin動画
|
機能
|
|
Harwin の表面装着EMI / RFIシールドクリップは、3種類のサイズで入手でき、スルーホール製造プロセスを排除することでPCBスペースを節約しアセンブリおよび再加工の時間を低減します。

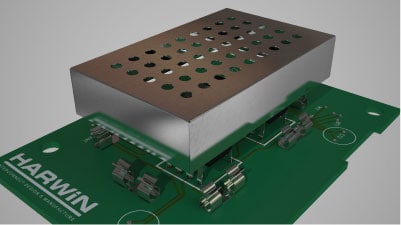

PCB上のRFIシールドクリップ

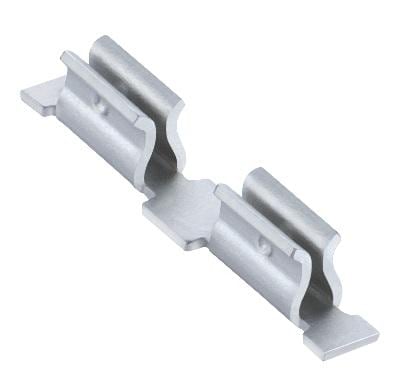

SMT Micro RFI シールドクリップ
|
||||||||||||||||||||||||||||||||||||||
|
センシティブな電子回路は無関係な電気 - 磁気および無線周波数干渉（EMIおよびRFI）から完全に保護する必要があります。これは通常、金属シールドまたはCANを直接PCBに装着し、必要な回路を完全に覆うことによって解決されてきました。これらのシールドは多くの場合、本工程後に手動ではんだ付けされたスルーホールのはんだ付け端子部を使用してPCBに取り付けられます。 この方法は高価で時間がかかるだけでなく、初期設定とその後のメンテナンス時に、シールドの下の回路および部品にアクセスすることが多くの場合必要となります。これは非常にセンシティブな部品を含む高密度のエリアにおけるはんだ取りを要します。結果として、高価な損害が発生するリスクが生じます。 シールド保持クリップを使用するHARWINのソリューションは、業界標準のテープ＆リールパッケージで供給され、標準SMT配置設備を使用してはんだ付けされる自動配置方式を提供します。これによりシールドCANは最終アセンブリ時に数秒内に取り付けられます。CANは除去、再取付を何回も行うことが可能なため、チューニングやリワークが簡略化され、ダメージの危険性を最小限に抑えることができます。そのため、初期製造およびリワークの費用を大幅に低減することができます。 HarwinのEMI / RFIクリップは、通信基地局、無線通信、データ処理、車内エンターテイメントシステムを用途とします。これまでのデバイスは、ボウマン軍用無線事業および自動車SatNav/ DVDプレーヤなどの多様な用途での使用に成功しています。 |
EZシールドフィンガー
|
Harwin RFIシールドフィンガーは、PCBにアセンブルでき、金属フレームまたはシールドに接触し、接地またはシールドコンタクトとして使用することができます。個々のクリップは、スライド、ワイプのどちらの動作にも適しており、自動配置に最適です。
|
EZ-BoardWare EMI/RFIシールドCANHarwin EZ-BoardWare EMI/RFI シールドCANは優れたRFI/EMI保護によりPCBレベルでセンシティブな回路を保護します。これらのHarwin RFIシールドCANは、シールドの厚さ0.3mmで、S1711RおよびS2711R EZ-シールドクリップとの使用に適しています。これらのRFIシールドCANは、30mm x 20mm、30mm x 30mm、50mm x 25mmの標準サイズで提供されます。
機能
|
|||||||||
|
|||||||||
EZ-Links
|
これらのHarwin EZ-Linksは、トラック間のリンキングまたはトラック上でのブリッジングを可能とし、基板レイアウトを簡易化し、不必要なスルーホールやPCB層を排除します。
|
EZテストポイント
|
Harwin SMT EZテストポイントを回路基板にはんだ付けすることにより、テストエンジニアが容易で便利に測定値を取るためのポイントをPCB上に提供します。これにより、損傷の危険性を最小限に抑え、その他の部品と同時に容易にはんだ付けを行えます。
|
||
高さ2.00mm
錫／鉛 855-S1751-06Rを表示  データシート
錫 855-S1751-46Rを表示 データシート
RoHS準拠 |
新製品：EZミニテストポイント
 Harwinは、新しい小型・薄型バージョンの表面装着テストポイントにより、EZ-BoardWareのポートフォリオを拡大しています。新たなTest Pointsは、2012および1608メトリック（0805および0603インペリアル）電子パッケージのサイズに合うように設計されており、なおかつ安全な接続ポイントを提供し、テストエンジニアは、業界標準のマイクロテストクリップにクリップすることを可能にしています。 機能 |
EZケーブルクリップ
|
YouTube の
Harwin動画
|
Harwin EZケーブルクリップは、PCB のケーブル／ワイヤを整理します。EZケーブルクリップは製造工程においてPCBに取り付けられます。これらのケーブルクリップは業界標準ピック＆プレイス機を使用して取り付けられます。
|
|
HarwinのEZケーブルメタルクリップは、同等のプラスティックワイヤクリップよりも物理的にはるかに小型です。これらははんだパッド上に直接配置されるため、PCBに保持するための穴をドリルする必要性がなく、スペースとコスト削減を実現します。さらに新クリップは超薄型であり、かさばる旧プラスチッククリップとは異なり、PCBから全く突出しないため、設計の柔軟性を向上させます。 最後に、プラスチック製のクリップは手で設置する必要があり、時間がかかるため非常に高価な作業となります。これらのクリップは、その他のSMT部品と同時にアセンブリされることにより、そのプロセスを排除します。 テープ＆リールで供給され、自動化された製造およびはんだ付け工程と完全な互換性を有し、Harwinの新たな金属ケーブルクリップは、優れた機械的性能を提供し、直径1.0mmと3.0mmの間のワイヤ範囲に対応する4種類のサイズでご利用いただけます。プロダクトマネージャー、ポール・ギラム氏は、「従来より、ワイヤ管理クリップは、部品配置後にPCBにアセンブリされる必要があり、時間がかかりかつ高価である。これらの新たな金属表面装着クリップは、二次的アセンブリ処理を排除し、PCBを安全に保持し、スペースを節約し、PCBレイアウトに課される制限を低減します。」 新しいEZ-ケーブルクリップは、ボリュームの大きな商業および産業市場だけでなく、民生用電子機器アプリケーションにも最適です。
|
|||||||||
EZボタン電池ホルダ
|
EZボタン電池ホルダは、安全に所定の位置にボタン電池を保持し、かつボタン電池が切れた時には迅速かつ容易に除去することを可能にするよう設計されています。 |
||
|
EZボードソケット
|
EZボードソケットは逆PCBソケットに対する対費用効果の高い代替を提供します。EZボードソケットは、SMTアセンブリ用に設計され、物理的要求の高くない用途に適します。 |
||
|
スプリングコンタクト
 Harwinスプリングコンタクトは、押したときに正のスプリング力の接続を与えるシングルタイプのSMTコンタクトです。これらは、シンプルなスタイルと3つの異なるスタイルによる容易なアプリケーションを特徴とし、1.7mm～7.25mmの高さで必要なPCBスペースを低減し、自動アセンブリに適しています。Harwinのスプリングコンタクトは、柔軟かつ安価な接続システムを提供し、ワイピングや圧縮のアプリケーションのための電力、信号および接地に適しています。 機能：
855-S1941-46Rを表示 |
